STV-W55 前墙式主显示单元
门板为 55 寸 4K 医用显示器，是室内主显示屏；箱内只装 STV-VR100 手术影像调度单元（8 进 8 出），另设 2 回路空开与 4 位 PDU。前面板设 4 路 HDMI 输入口、LAN 网口、一键白屏键与电源键，腔镜、麻醉、影像工作站和临时带入设备就近插接。
数字化手术室解决方案：术中影像统一接入、调度、
录制与示教
腔镜、麻醉、影像工作站与摄像机画面汇入手术影像调度单元，再分送到门板屏、悬挂屏和数字化手术室终端。设备收进前墙，术中显示、录制归档、手术示教与远程会诊由同一套系统管理。
- 建设档次
- 标准数字化 · 基本数字化 · 移动示教车
- 室内形态
- 前墙式两单元 · 吊臂悬挂屏
- 信号中枢
- STV-VR100 手术影像调度单元
- 编码与控制
- STV-MX100 数字化手术室终端
术眺数字化手术室基于术眺Sutiv医疗实时媒体平台建设，是一套面向手术影像的数字化手术室系统：把分散在腔镜主机、麻醉与影像工作站、全景与术野摄像机上的画面统一采集、统一调度、统一呈现、统一留存，并在需要时实时送达示教室与院外指导现场。招标文件里常见的一体化手术室、智慧手术室、智能手术室、整合手术室等说法，涉及手术影像的部分即由本系统承担。
建设范围依据 T/CAME 24—2020《数字化手术室建设标准》界定：覆盖基础数字化业务中与手术影像直接相关的部分，即患者与手术信息呈现、术中影像调度、手术示教、远程手术协同，并提供录制、归档、检索与回放。手术排程、麻醉信息、护理记录、门禁监控、环境监控等临床业务与辅助管理由医院既有系统或其他标段承担，本方案预留对接接口。手术部整体建设中各部分如何分工，见智慧手术部建设范围说明；一台手术里各岗位怎么用这套系统，见应用场景：数字化手术室。
01 / 建设档次
一套系统，三种手术室端形态
同一项目里的手术间不必都按全功能建。手术部数字化按手术间条件分为标准数字化、基本数字化与移动示教车三种形态，写进同一套数字化手术室系统；示教室端与中心机房端三种形态共用，按项目计一次，不随手术间数量相乘。
| 形态 | 手术室端构成 | 具备的能力 |
|---|---|---|
| 标准数字化 | STV-W55 前墙式主显示单元（箱内 STV-VR100）＋ STV-W2755 前墙式触控控制单元（箱内 STV-MX100、PoE 交换机、数字功放）、全景与术野摄像机、悬挂显示屏与吊臂、无线头戴耳麦 | 影像调度、主屏切换与一键白屏、录制归档、示教直播、远程会诊、室内设备控制接入 |
| 基本数字化 | 固定安装。全景与术野摄像机 ＋ STV-TX100 手术示教终端 ＋ 无线头戴耳麦；配 STV-W2755 箱时门板为 27 寸触控显示器，箱内装 STV-TX100 与 PoE 交换机 | 画面预览、录制回放、示教直播、资源管理 |
| 移动示教车 | 移动示教直播车 MVBS-HDVX：STV-CT100 车体（含术野延伸臂）上装全景与术野摄像机、STV-TX100、STV-D24 24 寸触摸屏；现场只需一个电源与一个网口 | 画面预览、录制回放、示教直播、资源管理 |
基本数字化与移动示教车不设影像调度单元，全景与术野两路画面直接进入示教主机，因此不具备调度单元路由、主屏调度与室内设备控制。移动示教车不动土建，适合尚未做数字化改造的手术室。
02 / 前墙单元
前墙式主显示单元与触控控制单元

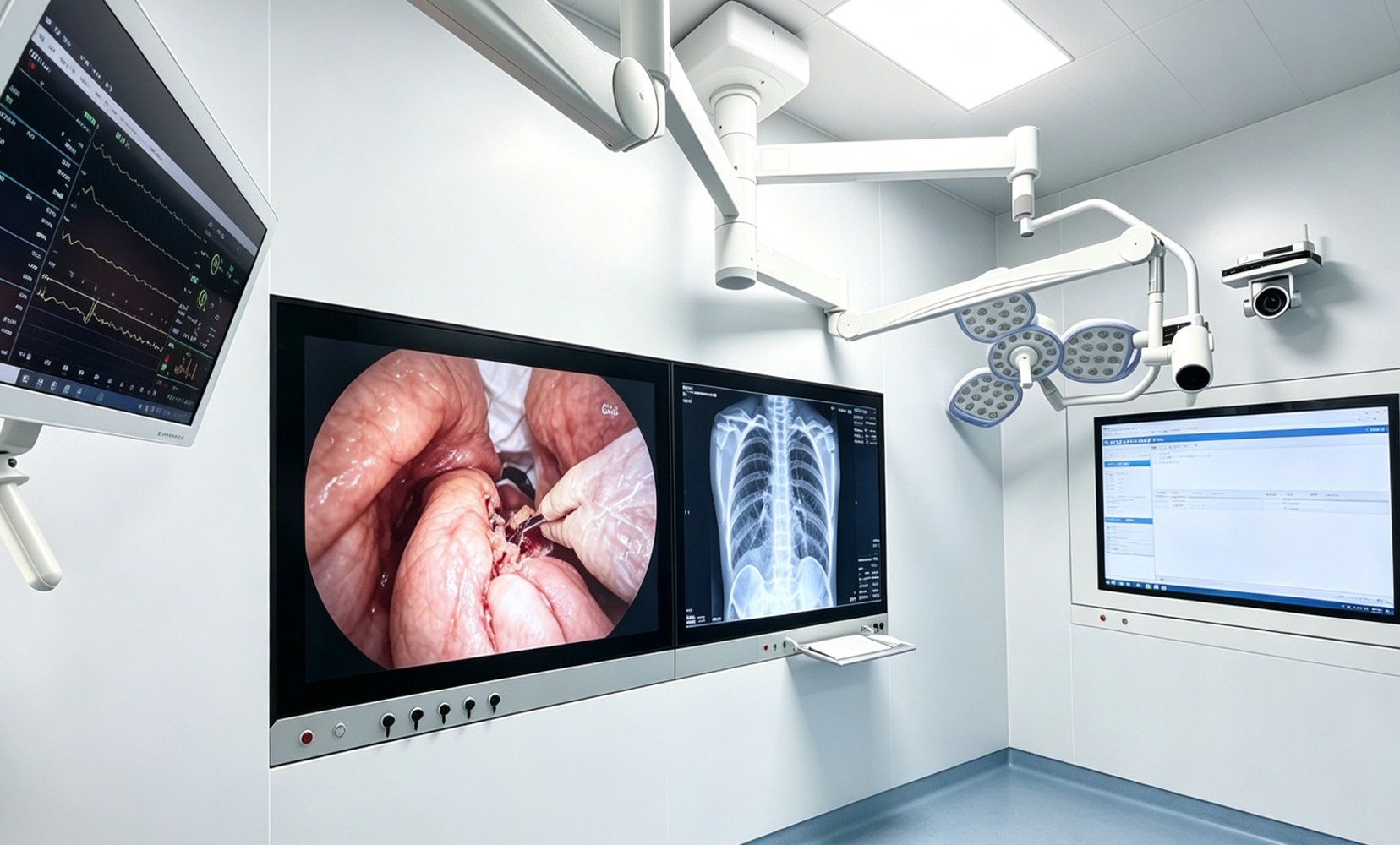

标准数字化手术室在前墙嵌装两个单元。箱体是嵌入墙体的设备柜，门板本身就是显示器，与墙面齐平；信号交换、边缘计算与配电全部收在箱内，室内不出现立式机柜与外露明线，检修时开启门板即可接触内部设备。
STV-W2755 前墙式触控控制单元
门板为 27 寸触控显示器，即术中操作界面；箱内装 STV-MX100 数字化手术室终端、8 口千兆 PoE 交换机、数字功放、导轨式 12V 电源，另设 2 回路空开与 8 位 PDU，无线耳麦的磁吸充电座放在键盘托架上。前面板设 USB 口、主机启动键与电源键。
- 两箱紧邻嵌装：两个单元嵌装于同一面前墙、同标高对齐，两洞口之间龙骨腔连通，调度单元与终端之间的 4 路 HDMI 短跳线经箱体侧面穿线孔连接，不另设长距离管路。
- 65 寸主显示配置：手术间进深较大或需要更大主屏时，主显示单元用 STV-W65（65 寸 4K 医用显示，箱内装调度单元），触控控制单元用 STV-W2765（27 寸触控，高度与 65 寸主显示匹配，电气构成同 STV-W2755）。需要更大操作界面的，可用双屏显控台 STV-WD4365，由 STV-W65 与 43 寸触控控制单元 STV-W4365 左右并排嵌装组成。
- 命名规则：W 系列型号按“触控屏寸数＋所配主显示寸数”命名，如 STV-W2755 即 27 寸触控、配 55 寸主显示。
03 / 影像调度
手术影像调度单元：任一影像源上任一块屏
STV-VR100 手术影像调度单元（行业里常称视频路由、手术影像路由设备）是手术室内的信号中枢。医疗设备信号接入统一进调度单元，再分送各显示终端与数字化手术室终端；新增影像源只接空余输入口，不改变既有接线。
| 输入 | 接入 | 输出 | 送往 |
|---|---|---|---|
| IN 1、2 | 全景摄像机、术野摄像机（HDMI 光纤） | OUT 1 | 55 寸门板屏 |
| IN 3～6 | 前面板 4 路：腔镜、麻醉、工作站、临时带入设备 | OUT 2、3 | 悬挂显示屏 ×2（HDMI 光纤） |
| IN 7 | 备用 | OUT 4～7 | 数字化手术室终端 4 路 HDMI 输入 |
| IN 8 | 终端 HDMI 输出 2（远端回传画面） | OUT 8 | 备用 |
进出各占用 7 路、各留 1 路备用。通道号为典型分配，按现场影像源数量在同类分组内调整。
- 超过 8 路选 STV-VR200：复合手术室、多影像设备手术间，或招标文件要求单间 12 进以上的，配 STV-VR200 手术影像调度单元（12 进 12 出，HDMI 2.0，4K60），装于 STV-W65 箱体。
- 腔镜影像采集不改原设备：腔镜主机、DR 等专业设备经其辅助输出接入，不占用主输出，不改变原有临床使用方式；内窥镜影像接入与 PACS 工作站画面都从前面板就近插接，不需开启门板。
- 摄像机双路径：全景与术野摄像机一路以 HDMI 光纤进调度单元，供室内各屏切换；一路以网线接 PoE 交换机，同时承担供电、云台与变倍控制，并把网络视频流旁路送进平台。终端的编码能力因此可以完整留给腔镜、DR、工作站等自身不具备编码能力的设备。
- 远端画面回到主屏：示教室回传与远程会诊对端的画面由终端解码，经输出 2 回接调度单元 IN 8，可以切到 55 寸门板屏和悬挂屏上，术者抬头即可看到。
04 / 显示与音频
显示终端分工与两条音频通路
手术室内的屏分两类：画面来自调度单元的显示屏，可显示任一影像源；操作屏由终端直驱，显示软件界面，不受影像路由切换影响，也不占用调度单元输出。
- 55 寸门板屏：取自 OUT 1，作为 STV-W55 的门板，是室内主显示屏，呈现术野、腔镜等主要影像。
- 悬挂显示屏 ×2：取自 OUT 2、3，装于双显示器吊臂，供术者与助手从不同角度观看，两屏内容相互独立。标准配置为 27 寸悬挂显示屏（吊臂 FS2000）；需要更大悬挂屏的，配 STV-D32 32 寸 4K 悬挂显示屏，吊臂改用 FS3000，吊顶预埋做法不变。行业里也把这类屏称为吊塔显示屏。
- 27 寸触控门板屏：由 STV-MX100 输出 1 直驱，触控信号经一根 USB 线回接终端，是术中唯一操作界面。
- 室内扩声：终端音频线路输出接数字功放，驱动两只吊顶吸顶音箱，播放示教室与远端的声音。
- 术者近场：无线头戴耳麦经蓝牙连接，USB 接收器插在箱体前面板 USB 口。扩声与耳麦同一时刻只启用一路，由软件选择，避免扩声回授。
05 / 录制与示教
手术影像记录、归档与示教会诊接口

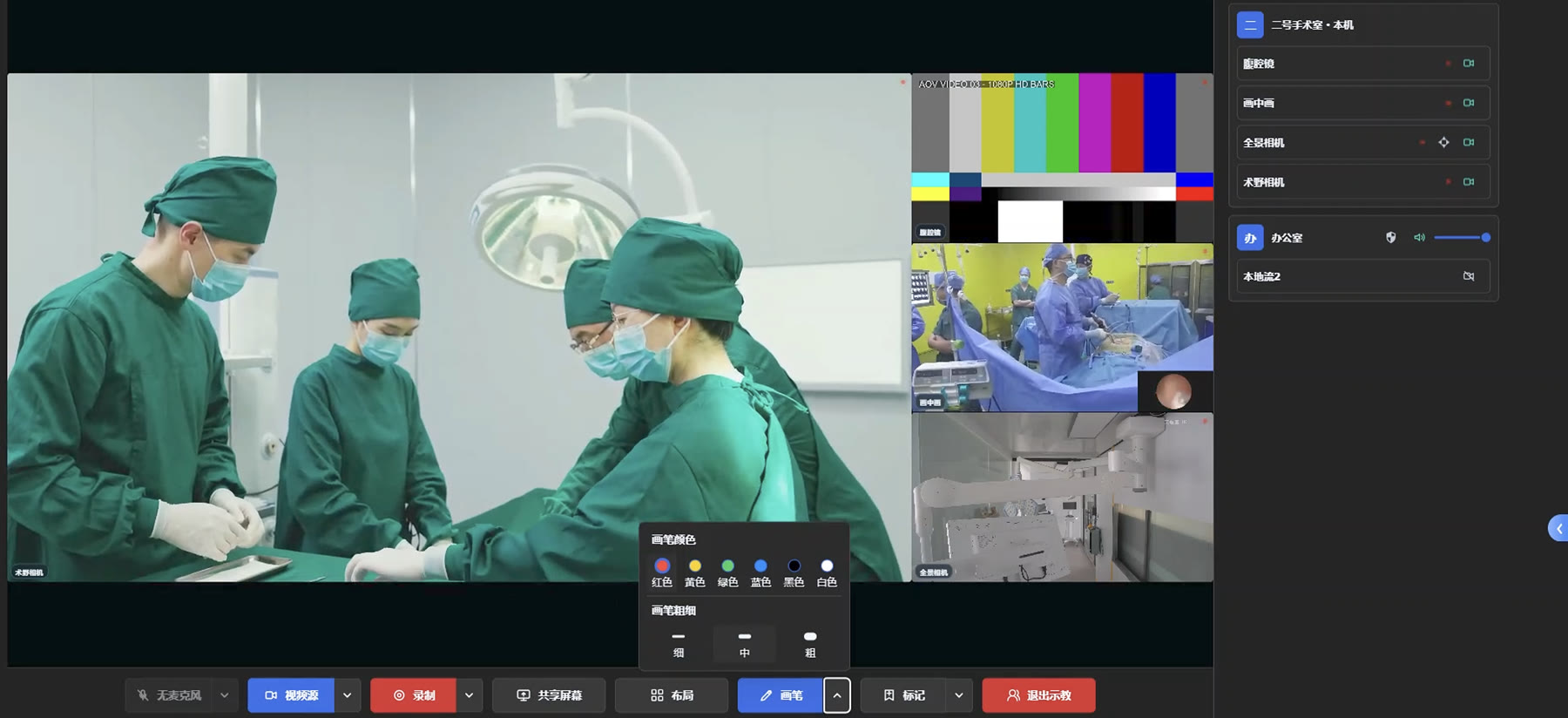

术中操作在 27 寸触控门板屏上的手术室端软件完成：选中画面后，终端自动完成调度单元切换与取流编码，对使用者只是一次操作。手术视频记录、标记、归档与示教发布在同一界面内完成。
- 录制与归档：按通道逐路本地录制、自动分段；录像与当台手术信息关联，归档前逐段校验，中断的录像可修复；上传平台支持续传，不重复归档。网络或服务器故障不影响术中本机录制。
- 手术影像归档与调阅：进入平台的录像由有权限的账号分配归属科室后对科室可见，可按日期、患者、主刀、科室、手术名称检索，回放、导出全程留痕。存储容量按“并发录制路数 × 单路码率 × 每日录制时长 × 保存天数 × 冗余系数”测算后配置。
- 手术示教：手术室端发布多路画面，示教室、办公区经专用接收终端 STV-RX100、网页示教端或会议平板接收，可双向语音、画面标绘与遥控云台。数字化手术室已具备固定式示教的全部功能，不需另购示教产品；示教室建设见手术示教系统。
- 远程会诊与指导：院内媒体由平台服务端闭环承载，媒体数据不出院；院外专家经第三方通用实时音视频服务平台受控接入，并预留与腾讯会议、ZOOM 的集成能力，见远程会诊系统。
06 / 谈话与信息屏
家属谈话子系统、门口信息屏与移动控制平板
家属谈话子系统是数字化手术室的标准子系统，用于手术室与家属谈话室之间的双向音视频通话，手术室端与谈话室端均可发起和应答。
- 谈话室：STV-F27 27 寸触控一体机，配 USB 高清摄像头、全向麦克风与 24 寸副屏，副屏显示患者信息与知情同意书。
- 手术室侧：在显控台或移动控制平板上发起与应答，医生画面取全景摄像机，语音取无线头戴耳麦，经终端编码上平台。
- 已实现的功能：手术列表同步并默认选中术中患者；呼叫带出姓名、床号、科室与手术名称；自动重复呼叫，次数可设；空闲谈话间自动选择，占线提示；接通即录音录像并计时，默认 5 分钟、提前提醒、可延长；谈话室可主动呼叫手术室，医生应答或稍后回拨；知情同意书推送至谈话室副屏；谈话画面不进入示教与会诊频道。
- 等候区：STV-C65 65 寸 4K 触摸一体机显示手术进程，呼叫家属时字幕与语音同时播报，播报次数可设。
- 门口信息屏：STV-G22 21.5 寸钢化玻璃触摸一体机，安装在手术室门口，具 LAN 与 RS-485 接口，显示本手术间的信息；显示内容与数据来源在深化设计阶段与医院确定。
- 移动控制平板：Windows 二合一平板，运行手术室端软件，供巡回护士离开前墙时操作影像切换、录制与谈话呼叫。手术室端软件为 Windows x64 客户端，平板须为 Windows 系统。
07 / 控制与对接
室内设备控制与院内系统对接
招标文件里的手术室集中控制、手术室环境控制，在本方案中对应室内设备控制（无影灯、手术床、洁净空调末端、照明），按项目实施项执行；手术室信息集成与院内系统对接同样按项目实施项执行。
| 受控设备 | 接口与协议 | 控制内容 |
|---|---|---|
| 无影灯 | RS-485 / Modbus | 开关、亮度与色温调节 |
| 手术床 | RS-485 / Modbus | 体位预置与复位 |
| 洁净空调末端 | RS-485 / Modbus | 温湿度设定与风机启停 |
| 手术室照明与场景 | RS-232 / RS-485 | 分组开关与场景调用 |
- 终端侧能力：STV-MX100 具 RS-485、RS-232 接口与 Modbus 协议能力。各设备能否接入取决于其是否开放控制接口；可控设备清单、协议版本与指令集、接线方式、联动逻辑与调试配合条件，在深化阶段取得设备清单、原厂接口文档及配合承诺后确定。
- 两条工程约定：被控设备保留原有本机操作方式并具操作优先权，集中控制不改变原有临床使用方式与安全联锁；控制线缆、协议转换模块与原厂接口开通费用，在接入范围确定前不计入清单。
- 院内系统对接：手术室端可直接录入和维护本地排班，不依赖外部系统。与手术排班、手麻、HIS、EMR、PACS、LIS 及上级平台的对接，平台预留接口能力，具体对接范围、接口协议、数据字段、鉴权方式与双向数据流程在深化阶段取得对方系统清单、接口规范及原厂配合条件后确定。
08 / 工程条件
前墙洞口、钢架、供电与吊顶预埋
箱体嵌入墙体、吊臂基座预埋于结构楼板，与土建及装修存在明确的工序依赖。新建手术部应在设计阶段就把下列条件交给装修与总包单位，详见新建手术室什么时候考虑数字化。
| 项目 | STV-W55 | STV-W2755 |
|---|---|---|
| 箱体外形 宽×高×深 | 1343 × 885 × 130 mm | 718 × 885 × 120 mm |
| 墙面洞口 宽×高 | 1349 × 891 mm | 724 × 891 mm |
| 龙骨腔净深 | ≥180 mm | ≥180 mm |
| 洞口下沿标高 | +1000 mm（可在 +900～+1100 调整，两箱同标高） | |
外形为 2026 年 9 月实测值，洞口按外形每边加 3 mm，到货后以实物复核。65 寸配置的 STV-W65 外形 1575 × 1020 × 130 mm、STV-W2765 外形 743 × 1020 × 130 mm，洞口规则相同。
- 龙骨腔与排风：龙骨腔净深 ≥180 mm 而箱体只有 120～130 mm，差额留给背部线缆插头的弯曲半径；箱顶以上保留 ≥150 mm 净空作排风通道；两洞口之间龙骨腔连通。
- 钢架承重：箱体荷载全部由独立落地钢架承担，严禁固定于净化板、轻钢龙骨或以膨胀螺栓生根于隔墙面板；钢架在墙体封板、地面面层施工前完成并通过隐蔽验收。
- 专用供电：两个箱体各引一路 AC220V 专用回路，不得两箱共用，单路 ≥1000 W（箱内实测约 500 W），BV 2.5 mm² 穿 JDG20 镀锌钢管暗敷，每路独立空开带漏电保护；双显示器吊臂法兰附近另留 AC220V ≥500 W，术野吊臂上的摄像机为 PoE 供电，不留 220V。
- 吊顶预埋：显示器吊臂与术野吊臂共用 300 × 300 × 14 mm 法兰，吊顶开孔 250 × 250 mm，法兰底面距吊顶完成面 150 mm；楼板厚度不足 120 mm 或为空心、预应力楼板时，改穿板对拉或设转换钢梁。预埋支架必须在吊顶封板前完成并通过隐蔽验收，这是全项目最不可逆的时点。
- 等电位：金属箱体、钢架与吊臂均接入手术室等电位端子箱，联结线 ≥6 mm²。
常见问题
数字化手术室系统由哪些设备组成？
标准数字化手术室的手术室端由 STV-W55 前墙式主显示单元（箱内 STV-VR100 手术影像调度单元）、STV-W2755 前墙式触控控制单元（箱内 STV-MX100 数字化手术室终端、PoE 交换机、数字功放）、全景与术野摄像机、两块悬挂显示屏与吊臂、无线头戴耳麦组成；示教室配接收端，中心机房部署平台服务端与存储，全院共用。家属谈话子系统、门口信息屏与移动控制平板按项目配置。
调度单元是 8 进 8 出，终端为什么只接 4 路？
两个不同层面的指标。调度单元的输入路数决定室内能接入并分配多少路影像源；终端的 4 路 HDMI 输入决定同时有多少路被编码录制或示教。终端从调度单元输出取流，选哪路就编码哪路；摄像机的网络流另走旁路进平台，不占这 4 路。
数字化手术室报价由什么决定？
主要取决于手术间数量及各间建设档次（标准数字化、基本数字化、移动示教车）、主显示是 55 寸还是 65 寸、单间影像源是否超过 8 路、是否配家属谈话与门口信息屏，以及示教室数量和中心机房存储容量。示教室端与中心机房按项目计一次，不随手术间数量相乘。官网不公开价格，可通过报价范围整理提交手术间与施工阶段信息。
老手术室能改数字化手术室吗？
能，按现场条件选择建设形态。嵌装前墙式单元须评估墙体龙骨与洞口条件、钢架生根条件与楼板厚度、吊顶预埋条件以及手术间可停用的施工窗口，改造与墙体、吊顶装修同期进行。不具备嵌墙条件或暂不安排停台的手术间，可按移动示教直播车 MVBS-HDVX 接入同一套系统，不动土建，现场只需一个电源与一个网口，具备画面预览、录制回放、示教直播与资源管理四项功能。
数字化手术室、一体化手术室、智慧手术室是一回事吗？
各项目对这些说法的范围定义不同。本方案按 T/CAME 24—2020《数字化手术室建设标准》界定建设范围，覆盖术中影像接入与调度、术中显示、录制归档、示教与远程协同及室内设备集中控制；手术排程、麻醉、护理、环境监测等院内信息系统由医院既有系统或其他标段提供，首视预留接口、按项目约定对接。智慧手术部整体的建设分工见建设范围说明。
数字化手术室需要哪些预留条件？
预留条件分四类，均须在墙体与吊顶封板前完成并通过隐蔽验收。一是前墙洞口与钢架：洞口按箱体外形每边加 3mm 确定，龙骨腔净深不小于 180mm，箱体荷载由独立落地钢架承担；二是供电与接地：两个箱体各引一路 AC220V 专用回路、单路容量不小于 1000W，手术室内做不小于 6mm² 的等电位联结；三是吊顶预埋：吊臂预埋支架与法兰在吊顶封板前安装，点位预留电源、网线与视频线；四是弱电管线：影像源、摄像机、悬挂屏、音箱至箱体以及箱体至弱电间的穿管穿线。完整做法随项目以布线与安装施工资料交底。
数字化手术室和普通手术室区别在哪里？
数字化手术室以洁净手术室为基础，洁净、麻醉与护理条件不变，区别在于把术中影像与相关信息纳入一套系统统一管理。按 T/CAME 24—2020《数字化手术室建设标准》，本方案覆盖基础数字化业务中与手术影像相关的部分：腔镜、全景与术野摄像机等影像源经手术影像调度单元统一接入并分配到各显示屏，患者与手术信息在手术室端呈现，并提供录制归档、检索回放、手术示教与远程协同。手术排程、麻醉、护理等临床业务仍由医院既有系统承担，本方案预留接口。
数字化手术室、一体化手术室和数字手术间是一回事吗？
叫法不同，建设范围需要逐项明确。数字化手术室（也写作手术室数字化、数字手术间）的核心是术中影像的统一接入、调度、显示、录制与示教；一体化手术室、数字一体化手术室或手术室整合系统，通常还包括室内设备集中控制和与院内信息系统的信息集成，各厂家与招标文件的定义并不统一。一体化手术室建设前，建议按影像、控制、信息集成三部分逐项确认范围，具体内容在深化阶段与医院共同确定。
