- 影像接入
- 4 路 HDMI ＋ 4 路网络视频流
- 操作界面
- 24 寸触控显示器 STV-D24
- 箱体
- 1.5U · 420×300×66.7 毫米
- 摄像机供电
- 随机 5 口千兆交换机，其中 4 口 PoE
STV-TX100 把手术示教需要的采集、编码、示教与录制集中在一台边缘终端上。腔镜主机、显微镜、超声、DR、影像工作站经各自的辅助输出以 HDMI 接入，由终端承担编码，不占用设备主输出，临床使用方式不变；全景与术野摄像机自带编码能力，以网络视频流接入，不占用 HDMI 输入与编码资源。合计可同时接入 8 路影像。
操作界面是独立的 STV-D24 24 寸触控显示器，由终端 HDMI 输出驱动，触控经 USB 回接终端；巡回护士在腔镜塔旁即可完成开启示教、选择发布画面与启停录制。
腔镜塔托盘、推车或挂耳贴装
手术室端有固定式、移动式与一体机三种形态，按手术间条件逐间确定；固定式与移动式使用同一型号的终端。

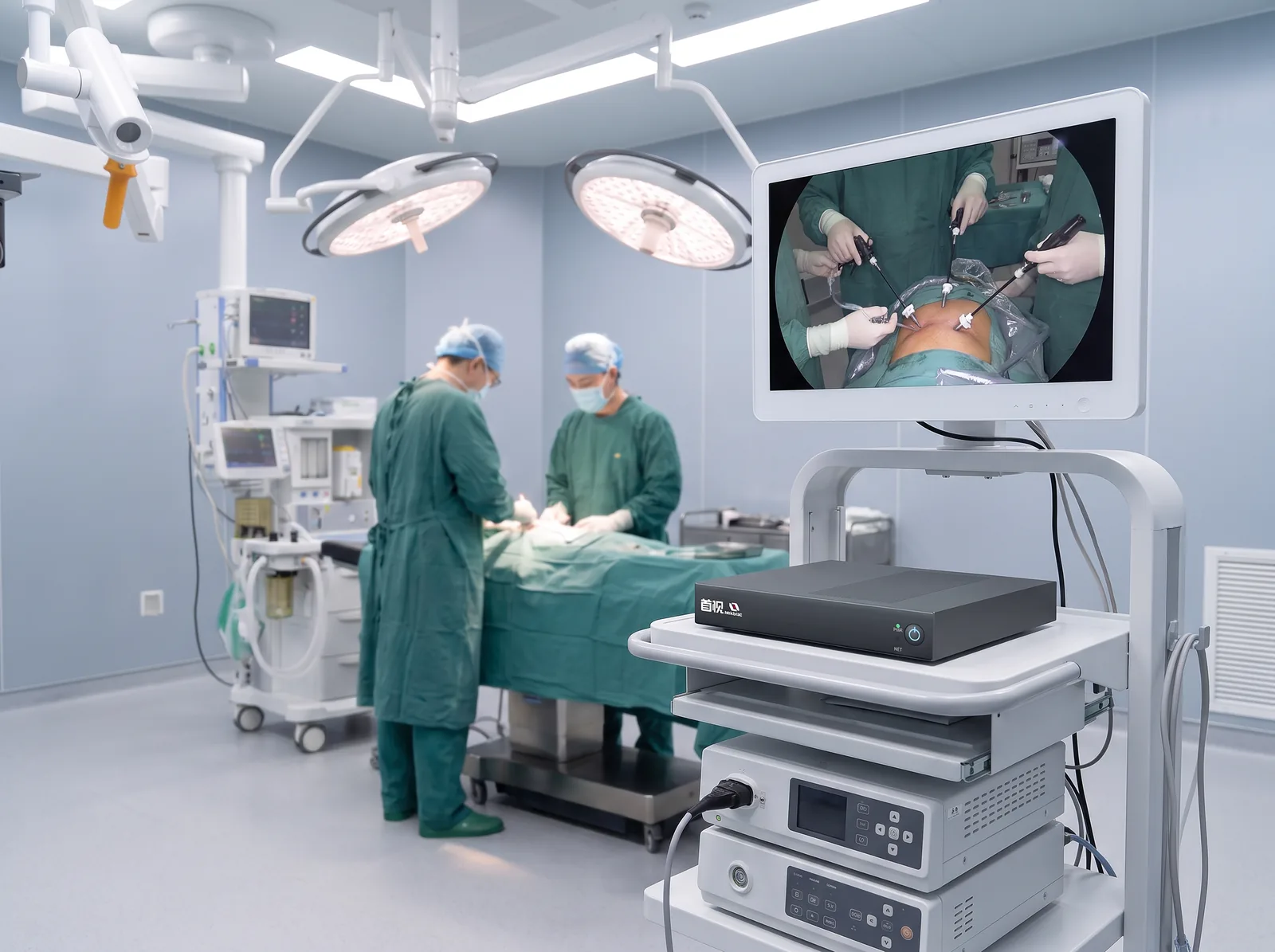

- 固定式——终端置于腔镜塔设备托盘，STV-D24 置于同一塔架上层托盘或支架，两者以短 HDMI 跳线与 USB 线连接；现场只需摆放位置、交流 220V 供电与一个网口

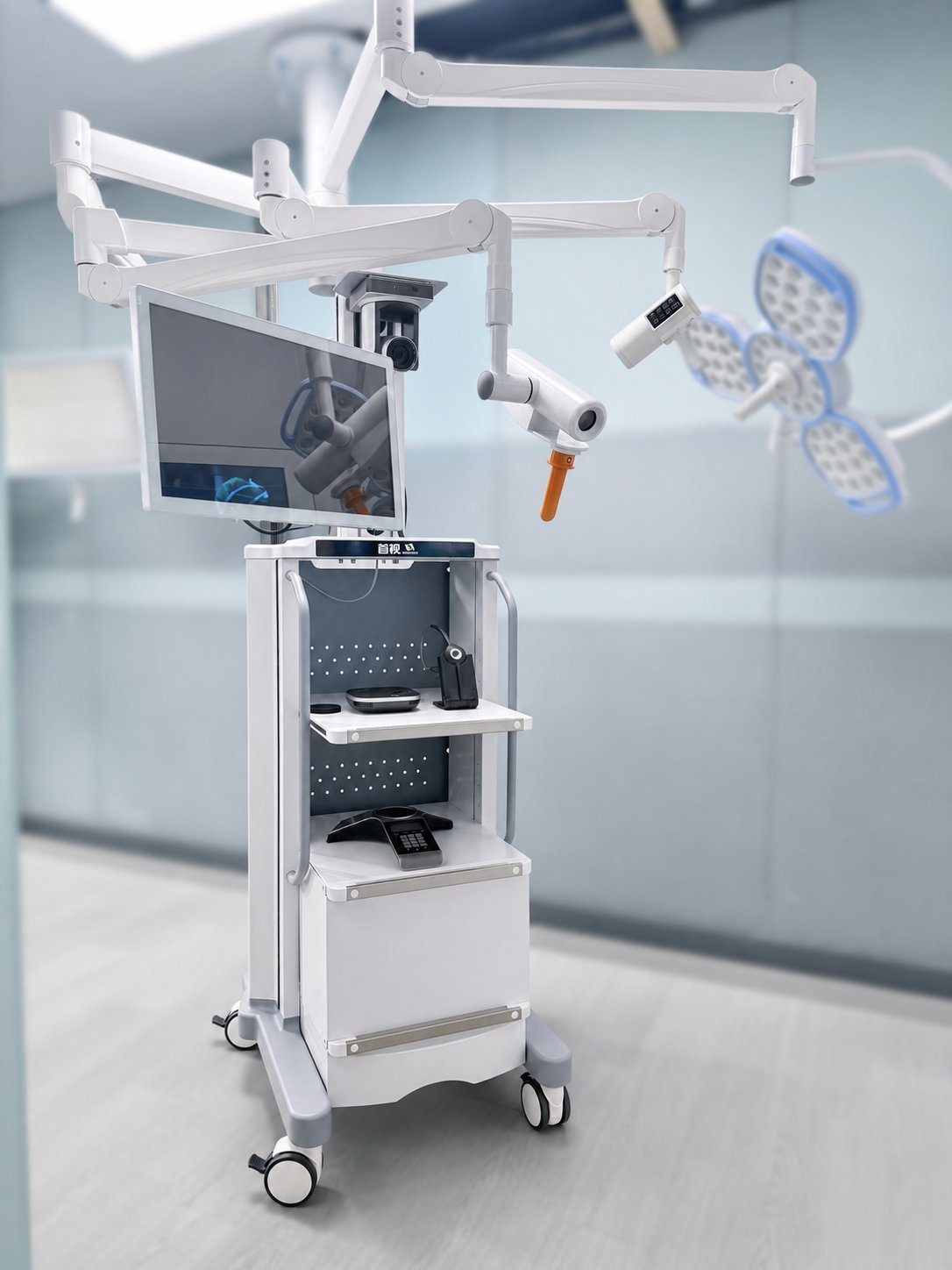

- 移动式——装在 MVBS-HDVX 移动示教直播车 的设备层内，与全景、术野摄像机及随车交换机一同出厂联调
- 一体机——腔镜塔放不下终端时改用 STV-T24 示教终端一体机，接口与软件能力一致
- 手术间条件——手术间内不新增设备箱体、不新增集中配电，线缆走腔镜塔既有线槽

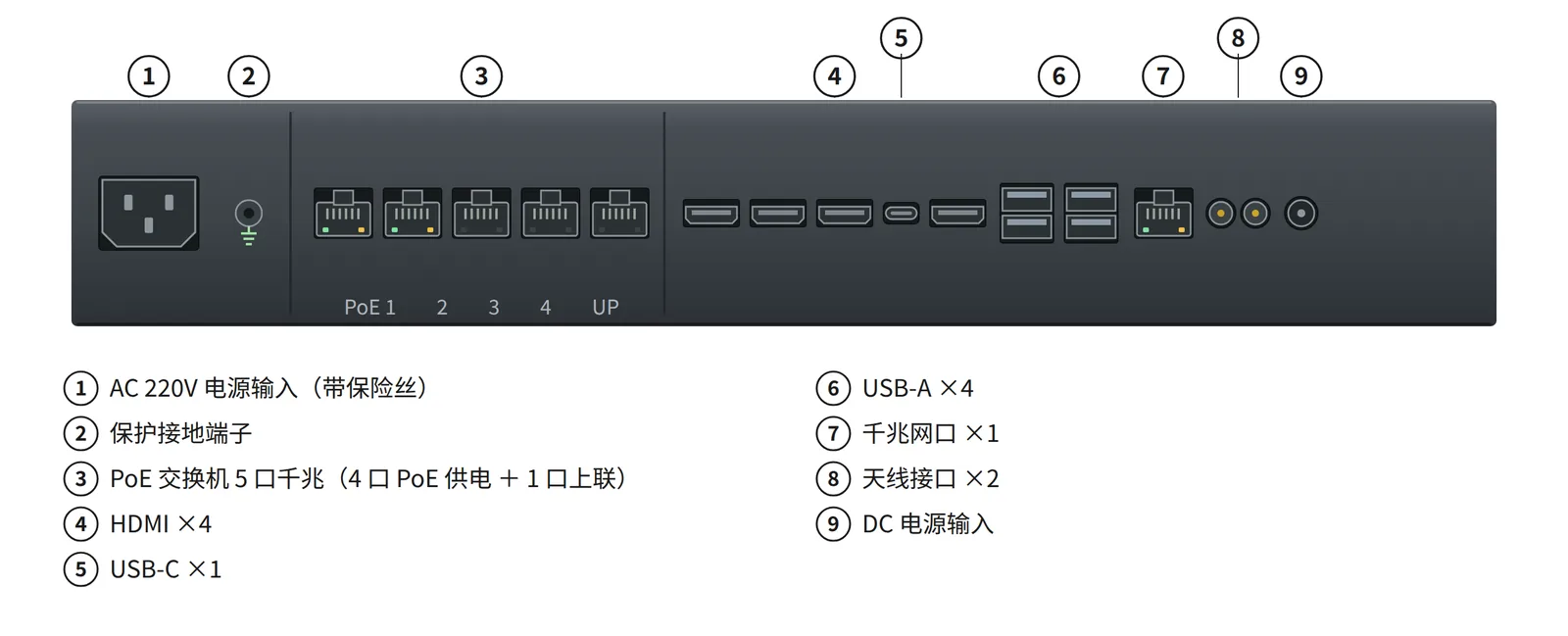

HDMI 与网络视频流两条接入路径
4 路 HDMI 输入 ＋ 4 路网络视频流输入，合计 8 路，作为配置核算时的容量上限。两条路径并行，互不挤占。
- HDMI 视频输入——4 路，接腔镜主机、显微镜、超声、DR、影像工作站等设备的辅助输出，以及术中临时带入的设备，由终端采集编码
- 网络视频流输入——4 路，接全景摄像机、术野摄像机等自带编码能力的设备；支持主子双码流，云台方向、变焦与预置位由手术室端软件远程控制，控制指令与视频流共用同一条网络链路
- HDMI 视频输出——驱动 STV-D24 24 寸触控显示器，作本机操作界面与监看画面
- 千兆网口——接入院内网络，承载上行媒体、云台控制与平台通信；示教业务以有线方式接入
- USB——触控回传、USB 全向麦克风、无线头戴耳麦随附的 USB 接收器、移动存储
示教发布、标绘与分通道录制
终端运行手术室端软件，设手术总览、手术示教、录像回放三个功能页。
- 示教发布——在已接入的各路影像中选择一路或多路发布，在平铺、画中画、单主画面与双主画面之间切换，各观摩端同步呈现
- 画面标绘与手术标记——画笔、直线、箭头、矩形与椭圆五种标绘工具，标绘绑定视频源；结构化手术标记按术式与科室匹配模板，打点时自动截取各路画面
- 分通道录制——按通道逐路独立录制、自动分段，归档时逐段校验；网络异常时本地录制不中断，恢复后续传归档
- 双向对讲——USB 全向麦克风或无线头戴耳麦接入 USB 口，术者与示教室双向语音；扩声与耳麦同一时刻只启用一路，在软件中选择
- 运行锁——示教或录像进行中，设置入口置灰，避免术中误操作影响录制与直播

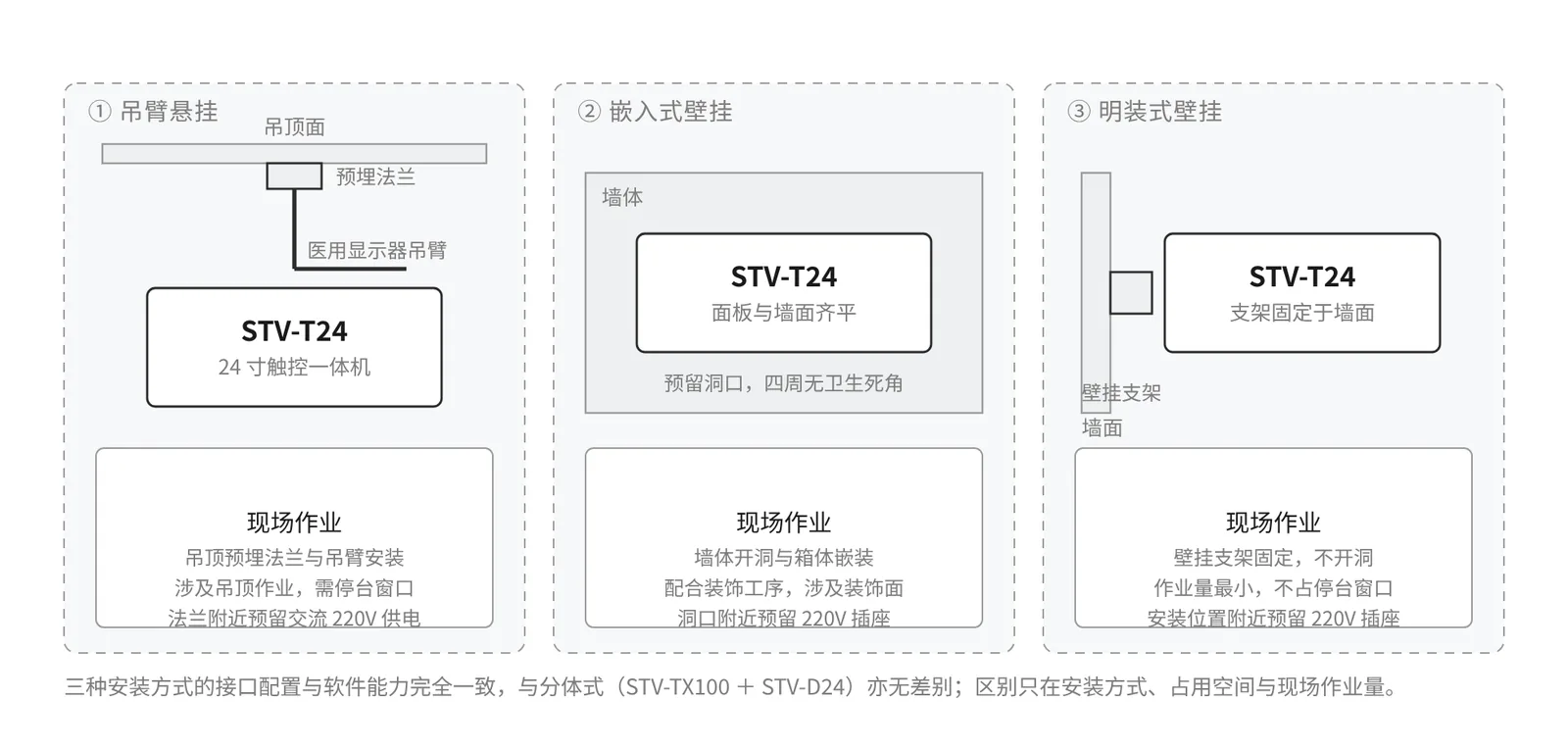

STV-T24 示教终端一体机
腔镜塔不具备摆放条件、又不宜采用推车的手术间，采用 STV-T24。主机与 24 寸触控屏合为一体，接口配置与软件能力与 STV-TX100 加 STV-D24 的组合一致，区别只在安装方式与占用空间。
| 安装方式 | 适用条件 | 现场作业 |
|---|---|---|
| 吊臂悬挂 | 空间紧张、吊顶具备承载条件，需在术者视线内灵活调整位置与角度 | 吊顶预埋法兰与医用显示器吊臂安装；法兰附近预留一处 220V 电源，电源线随网线经臂内穿至机身 |
| 嵌入式壁挂 | 可配合装饰工序开洞，要求面板与墙面齐平、无卫生死角 | 墙体预留洞口并嵌装，洞口留散热与检修空间 |
| 明装式壁挂 | 既有墙面不宜破坏 | 壁挂支架固定，不开洞，作业量最小 |
技术参数
外形与安装数据以合同附件供货规格书与订货时提供的工程图纸为准；存储容量与并发路数按项目条件核算。
| 项目 | 参数 |
|---|---|
| 处理平台 | 8 核 64 位 ARM 架构，大小核异构，集成图形处理单元与神经网络处理单元；主板自主设计 |
| 视频输入 | 4 路 HDMI ＋ 4 路网络视频流，合计 8 路 |
| 视频输出 | HDMI 输出，驱动 24 寸触控显示器 STV-D24 |
| 网络 | 主板千兆网口；后面板随机 5 口千兆交换机，其中 4 口 PoE、1 口上联 |
| USB | USB-A ×4、USB-C ×1，用于触控回传、USB 全向麦克风、无线耳麦接收器与移动存储 |
| 本地存储 | 录像按通道本地落盘，容量以供货规格书为准 |
| 供电 | 交流 220V 供电，带保护接地端子；就近取自腔镜塔或手术间插座并带漏电保护（终端与显示器合用） |
| 项目 | 参数 |
|---|---|
| 箱体 | 1.5U 薄型箱体，420（宽）× 300（深）× 66.7（高）毫米，不带屏 |
| 安装 | 平放于腔镜塔托盘、随车安装于推车设备层或挂耳贴装，不占用机柜格位 |
| 面板 | 前面板设电源键、运行状态指示与产品标识；接口集中在后面板 |
| 散热与噪声 | 被动散热为主，运行噪声低 |
| 消毒耐受 | 外壳耐受医用酒精、含氯及过氧化氢消毒剂擦拭，不腐蚀、不变色 |
| 备件 | 与 STV-RX100 示教接收终端同一硬件底座，备件可通用 |
| 项目 | 参数 |
|---|---|
| 显示 | 24 英寸液晶面板，物理分辨率 1920×1080，防反光与防指纹镀膜 |
| 触控 | 电容式多点触控，适配佩戴无菌手套及屏面沾水状态下操作；触控经 USB 回接终端 |
| 安装 | 腔镜塔上层托盘、塔架侧支架，或推车立柱显示器支架（可调俯仰与高度） |
常见问题
腔镜塔放不下终端怎么办？
改用 STV-T24 示教终端一体机。主机与 24 寸触控屏合为一体，接口配置与软件能力与 STV-TX100 加 STV-D24 的分体组合一致，安装方式在吊臂悬挂、嵌入式壁挂、明装式壁挂中按手术间条件选择。
全景和术野摄像机怎么接、怎么供电？
两台摄像机自带网络编码能力，以网络视频流接入终端，不占用 HDMI 输入。终端后面板随机配置 5 口千兆交换机，其中 4 口具备 PoE 供电能力，可直接为摄像机供电组网，余 1 口上联手术室网络点位，摄像机安装处不必另拉 220V 电源。
终端需要放进机柜吗？
不需要。1.5U 薄型箱体可平放于腔镜塔设备托盘、随车安装于推车设备层，或通过挂耳贴装，不占用机柜格位。
直播中途断网，录像会丢吗？
不会因此中断。录像由终端在本机按通道落盘，网络或服务器异常时本地录制照常进行，恢复后按文件续传归档。
STV-TX100 和 STV-RX100 是什么关系？
两者采用同一硬件底座与同一套系统，按应用场景裁剪软件能力：STV-TX100 用在手术室，承担采集、编码与示教发布；STV-RX100 用在示教室，承担解码显示与双向互动。医院可统一备件、统一升级。
