- 硬件底座
- 8 核 64 位 ARM 架构 · 6 TOPS NPU
- MX / TX 视频输入
- 3 路 HDMI + 3 路 IP 视频流
- 部署形态
- 嵌墙 · 桌面终端 · 移动推车
- 设备选型
- 按安装位置与用途配置
产品包括嵌墙式显示与控制设备、术眺系列终端，以及移动式手术示教推车。三型终端分别用于手术室数字化、手术示教发布和示教接收，按用途配置软件功能。移动式推车由主机、全景相机、术野相机、无线耳麦和触摸控制屏组成，具体配置见下表。
01 / 嵌墙式设备

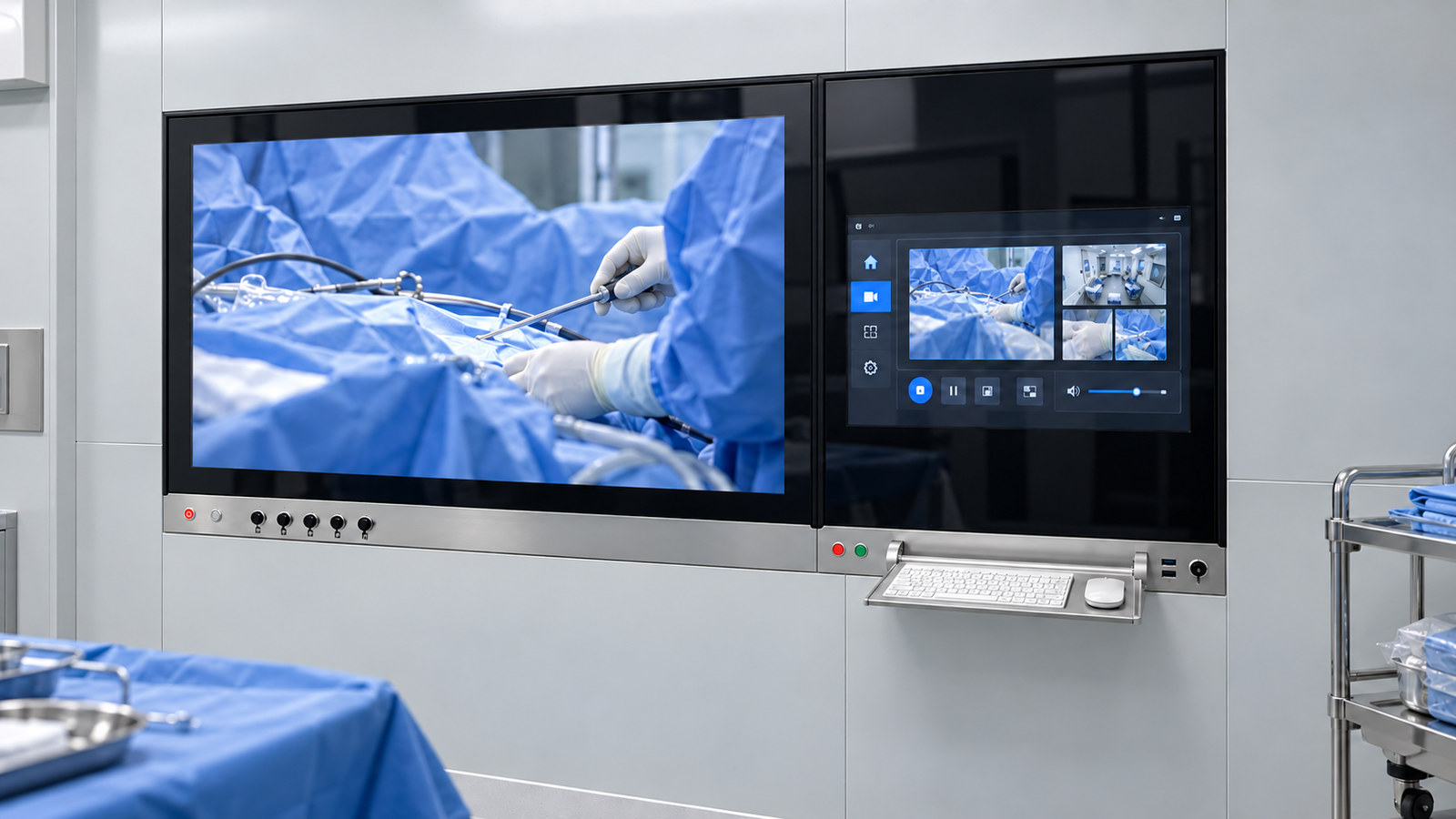

嵌墙式显示与控制设备

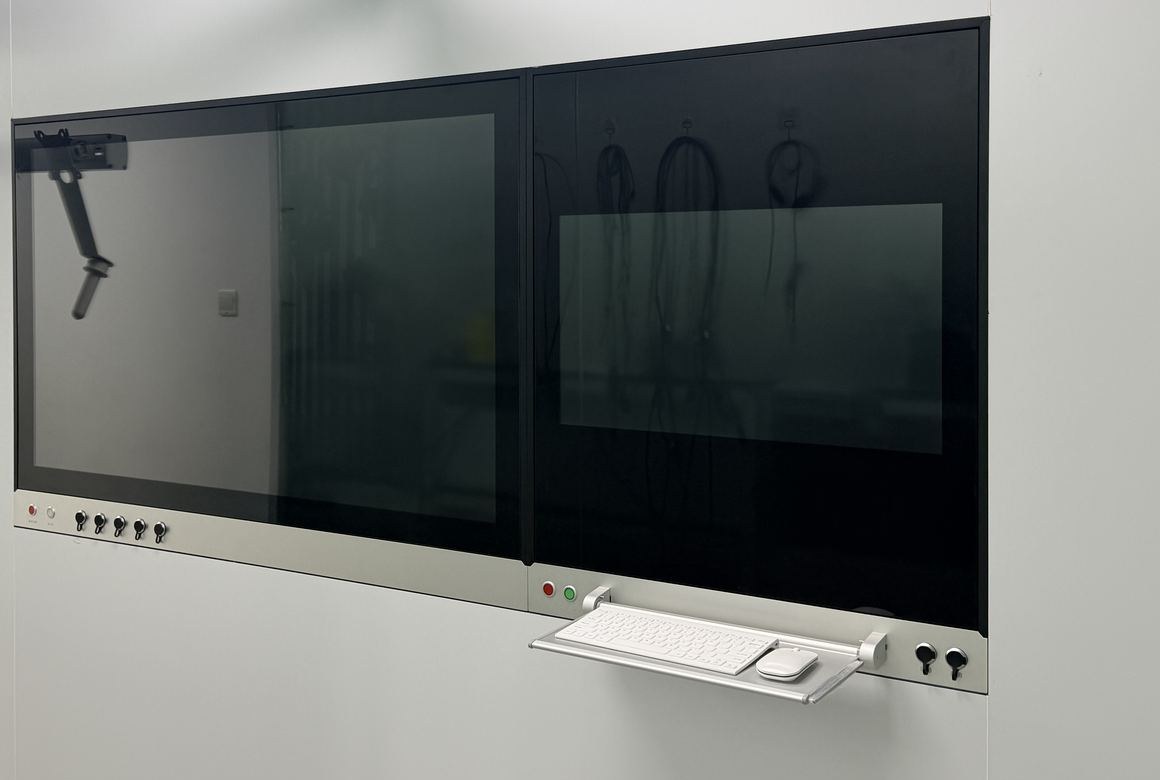

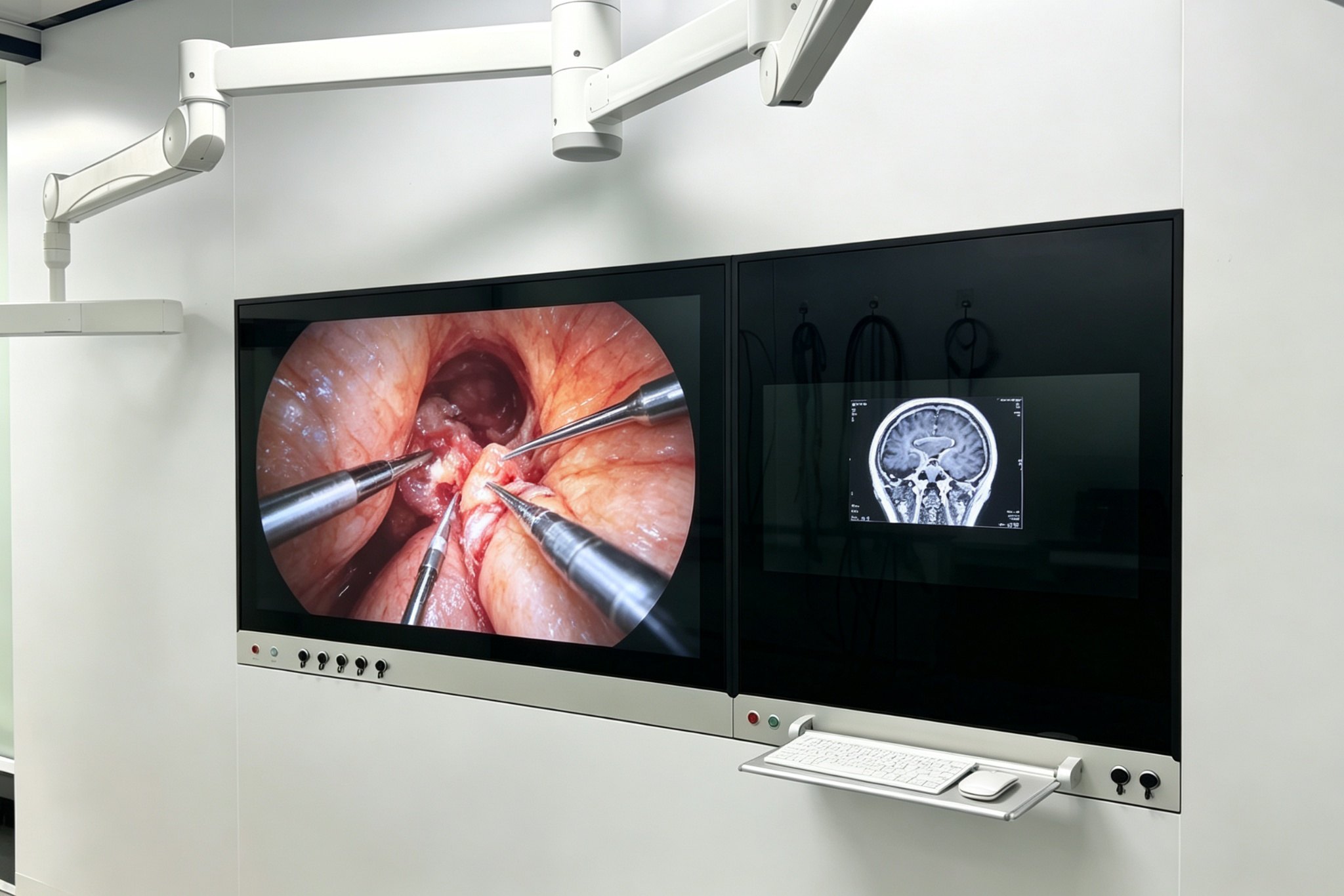

前墙式系统由两只嵌墙箱体构成：一只承担医学影像显示，一只承担触控操作，并把终端、矩阵、扩声与配电收进箱内。
- STV-W55 面板——55 英寸 4K 医用 IPS，术中显示腔镜、术野或影像资料
- MVBS-HDXX 面板——27 英寸医用触控屏，箱内集成终端、矩阵、功放与配电
- 不锈钢操作条——一键白屏、电源与显示模式按键，与箱体一体成型，无外露螺钉
- 键盘托架——术前信息录入与资料检索，托架收起后与墙面齐平
02
手术室终端与示教设备

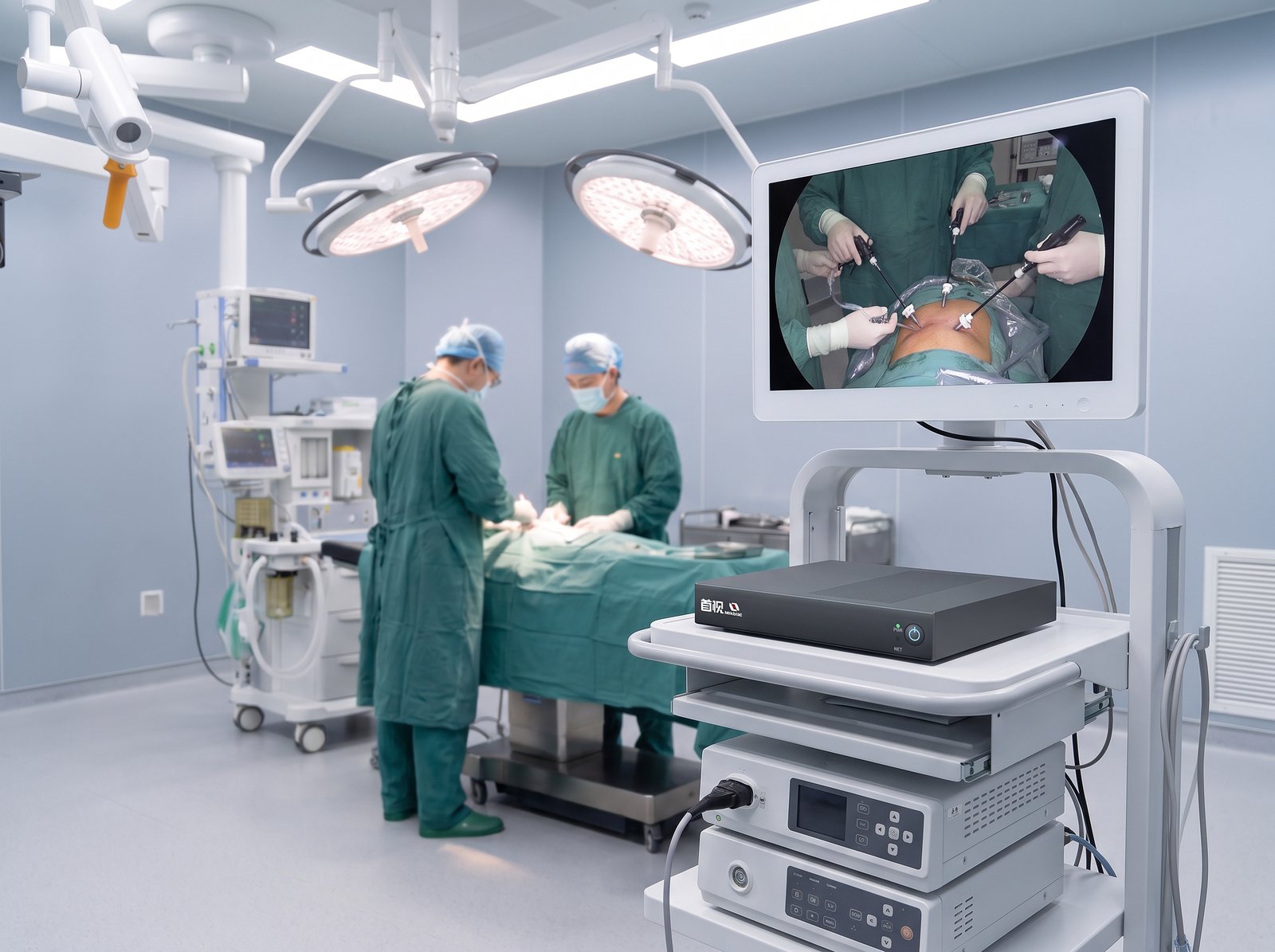

完整数字化手术室由 STV-MX100 承担采集编码、矩阵路由与室内设备控制；只做手术示教时用 STV-TX100，不设嵌墙箱体与视频矩阵。

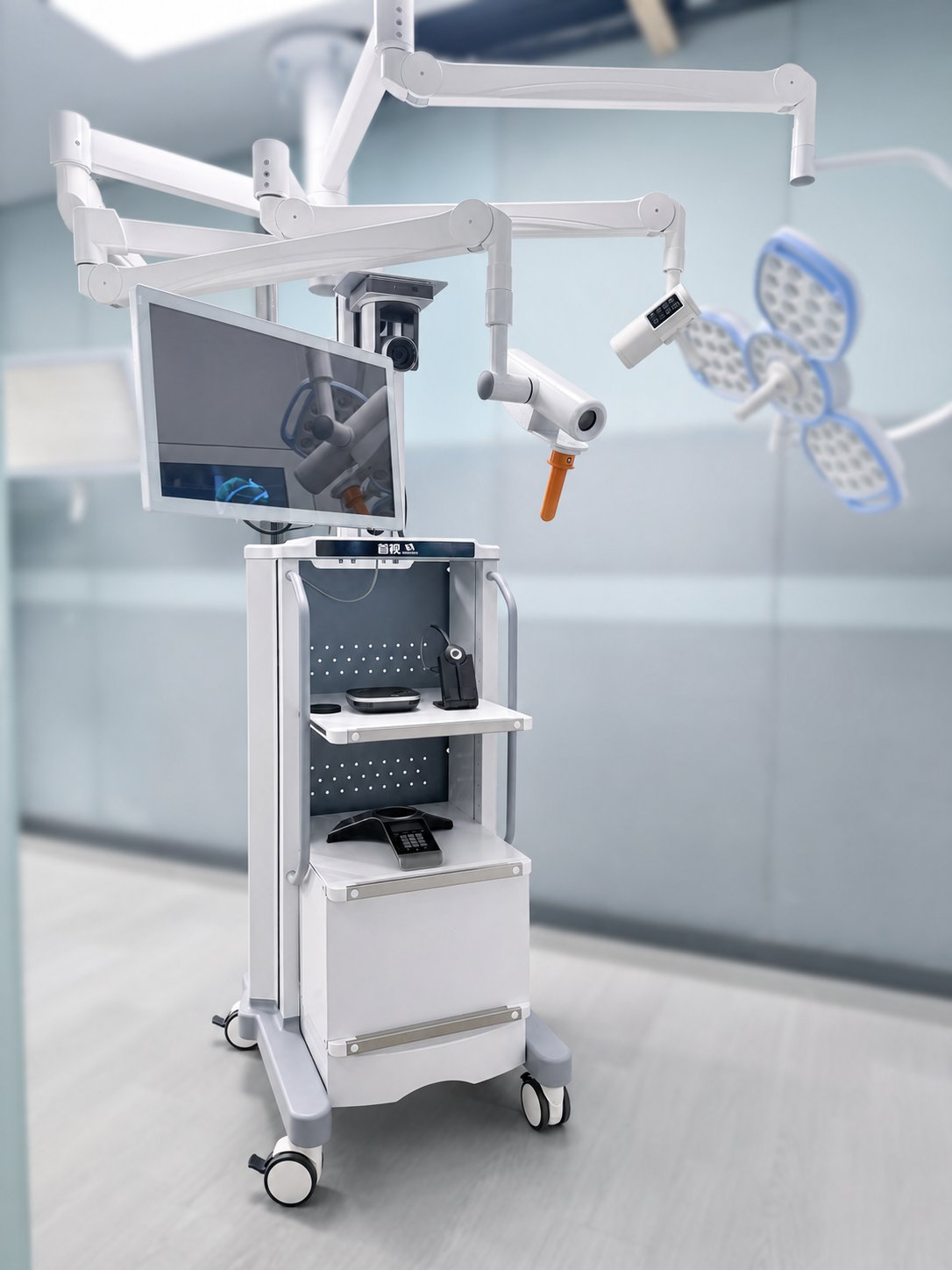

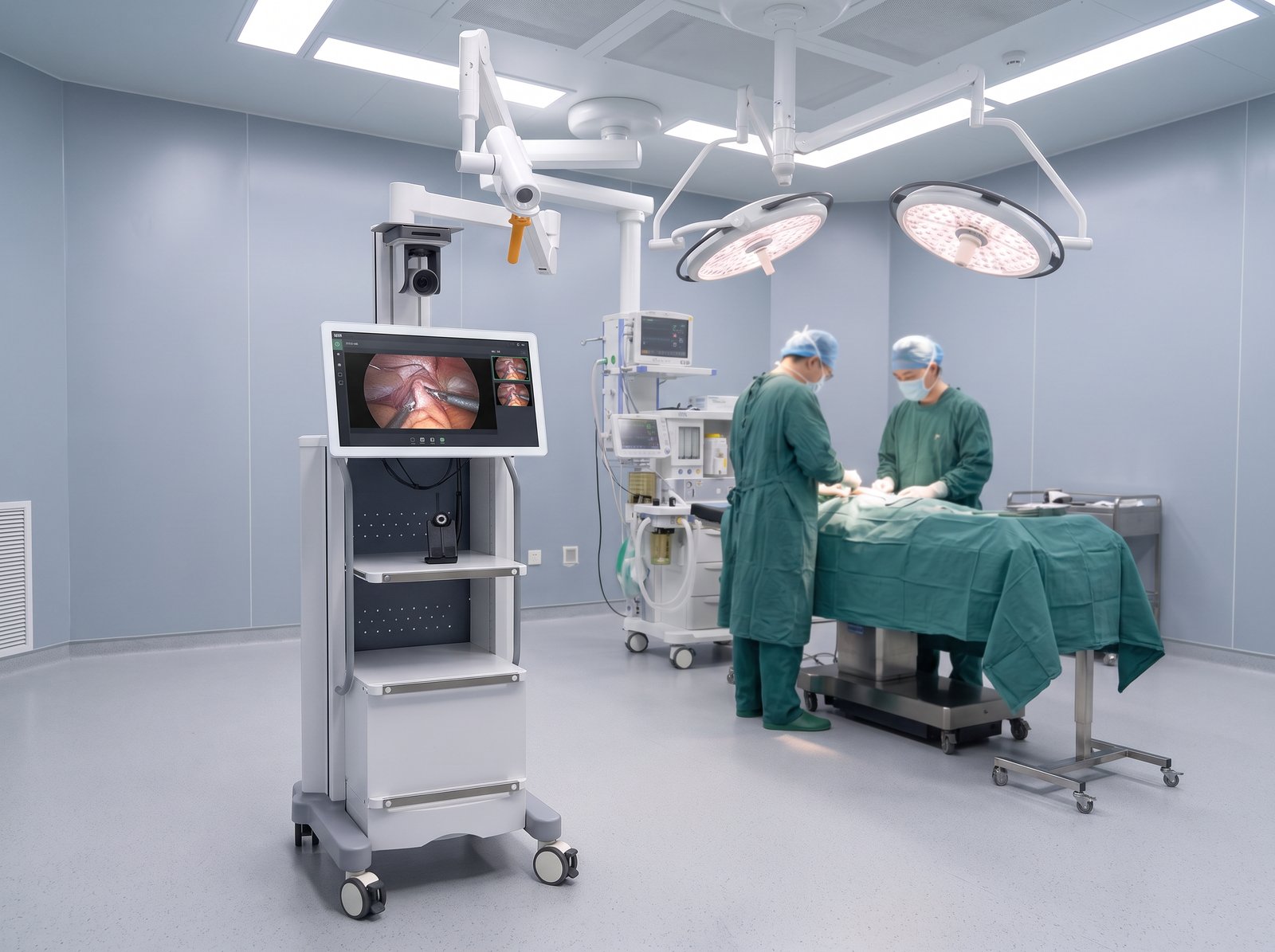

移动式推车配置
以下为五项核心设备的参考配置，配套 STV-CT100 推车平台及摄像机支臂。设备选型、安装与线缆连接根据项目需求确认。
| 组成 | 主要参数与用途 |
|---|---|

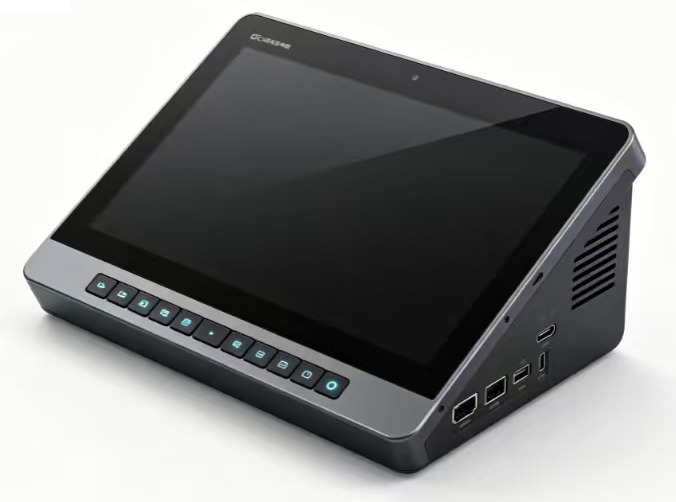

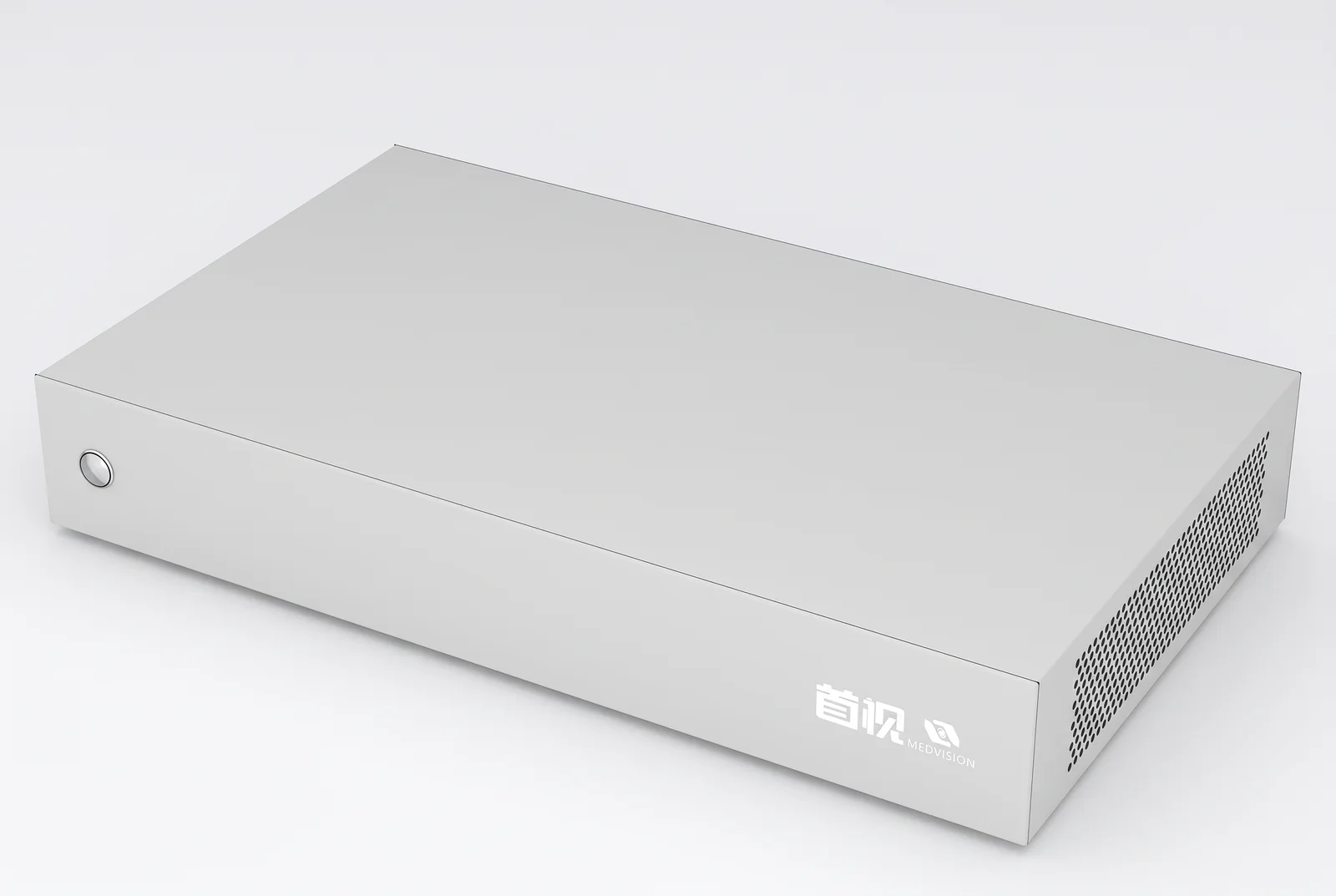

| 手术示教主机 | STV-TX100 一体化桌面终端，集成触摸屏与实体功能键；支持 3 路 HDMI + 3 路 IP 视频流，HDMI 输入最高支持 4K；用于采集编码、示教发布、本地录制与双向语音互动。 |
| 全景相机 | 3840×2160，最高 30 fps；20 倍光学变焦；支持云台控制、H.264 / H.265 编码及 RTSP 网络传输，用于手术室全景拍摄。 |
| 术野相机 | 4K CMOS，原生分辨率 3840×2160；20 倍光学变焦；支持 RTSP 网络传输及 PoE 供电，配合支臂拍摄术野。 |
| 无线耳麦 | 外购配套，型号按项目选定；降噪麦克风、双向语音，支持静音与音量控制，用于手术室端拾音和收听。 |
| 触摸控制屏 | 23.8 英寸 IPS，1920×1080；10 点电容触控；HDMI、DP、VGA 各 1 路；作为外接监看与触控显示器，与主机自带触摸屏区分。 |
车载 UPS 为选配，不包含在上述五项核心设备中。图片用于说明设备布置，实际配置以项目清单为准。
03 / 示教室接收端
示教接收终端
示教室、报告厅、住培中心与会诊室部署 STV-RX100，外接显示器、拼接屏或投影机。
STV-RX100 示教接收终端
1U 机箱，不带屏。支持单画面与画中画、2 / 4 / 6 分屏布局切换，可向手术室端发起双向音视频通话，并远程控制手术室内摄像机云台。另提供 Android 版客户端软件，可安装于会议平板，利用平板内置摄像机与话筒完成互动示教。
04
术眺终端功能对比
手术室数字化、手术示教与示教接收共用同一硬件底座与操作系统，按场景裁剪软件能力。统一底座便于规模化运维与备件管理。
| 能力项 | STV-MX100手术室数字化终端 | STV-TX100手术示教终端 | STV-RX100示教接收终端 |
|---|---|---|---|
| 多路视频采集编码3 路 HDMI IN，最高 4K | ✓ | ✓ | — |
| IP 视频流接入3 路 | ✓ | ✓ | — |
| 本地录制与存储SATA / TF 卡扩展 | ✓ | ✓ | — |
| 画笔标注与结构化手术标记 | ✓ | ✓ | — |
| HDMI 矩阵路由控制TTL / RS232 / TCP | ✓ | — | — |
| 室内设备控制RS232 / RS485 | ✓ | — | — |
| 摄像机云台控制TCP-VISCA | ✓ | ✓ | ✓ |
| 解码播放与多画面布局HDMI OUT | ✓ | ✓ | ✓ |
| 双向音视频互动WebRTC / SIP / H.323 | ✓ | ✓ | ✓ |
| 5G 移动直连内置 Nano SIM 卡槽 | ✓ | ✓ | — |
| 典型部署位置 | 手术室 MVBS-HDXX 嵌墙箱体内 |
手术室 吊塔层板 / 示教推车 |
示教室 机柜或就近安放 |
STV-MX100 部署于数字化手术室，除采集编码外还承担矩阵路由与室内设备控制；STV-TX100 部署于手术示教场景的手术室端，专注采集编码与示教发布；STV-RX100 部署于示教室，作为接收播放端。
