MVBS-HDXX 是前墙式系统的控制单元。面板是一块 27 英寸医用电容触控屏，箱体则是手术室的信号、扩声与配电中枢，内部集成 STV-MX100 终端、8 进 8 出视频矩阵、数字功放与集中供电电源。

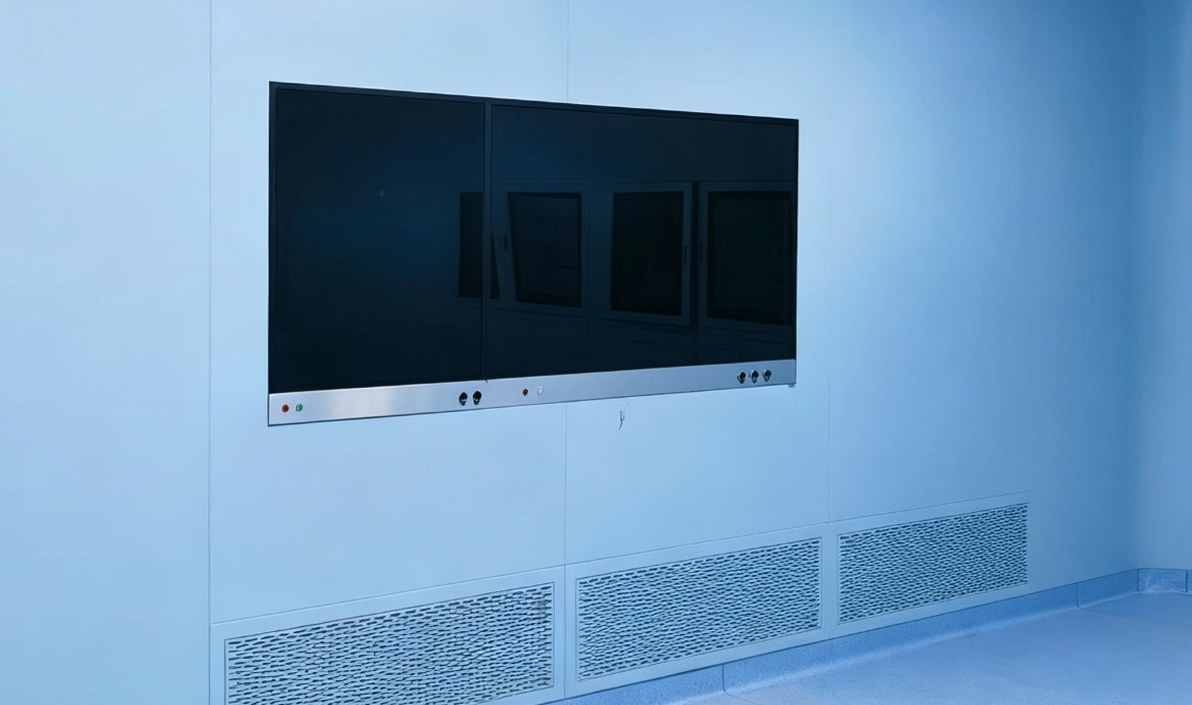

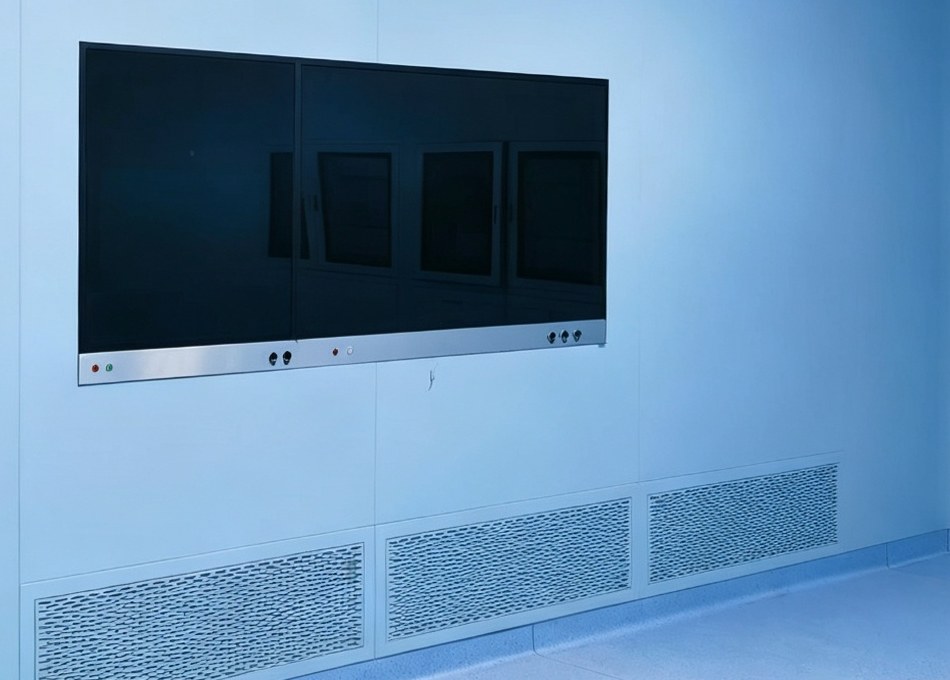

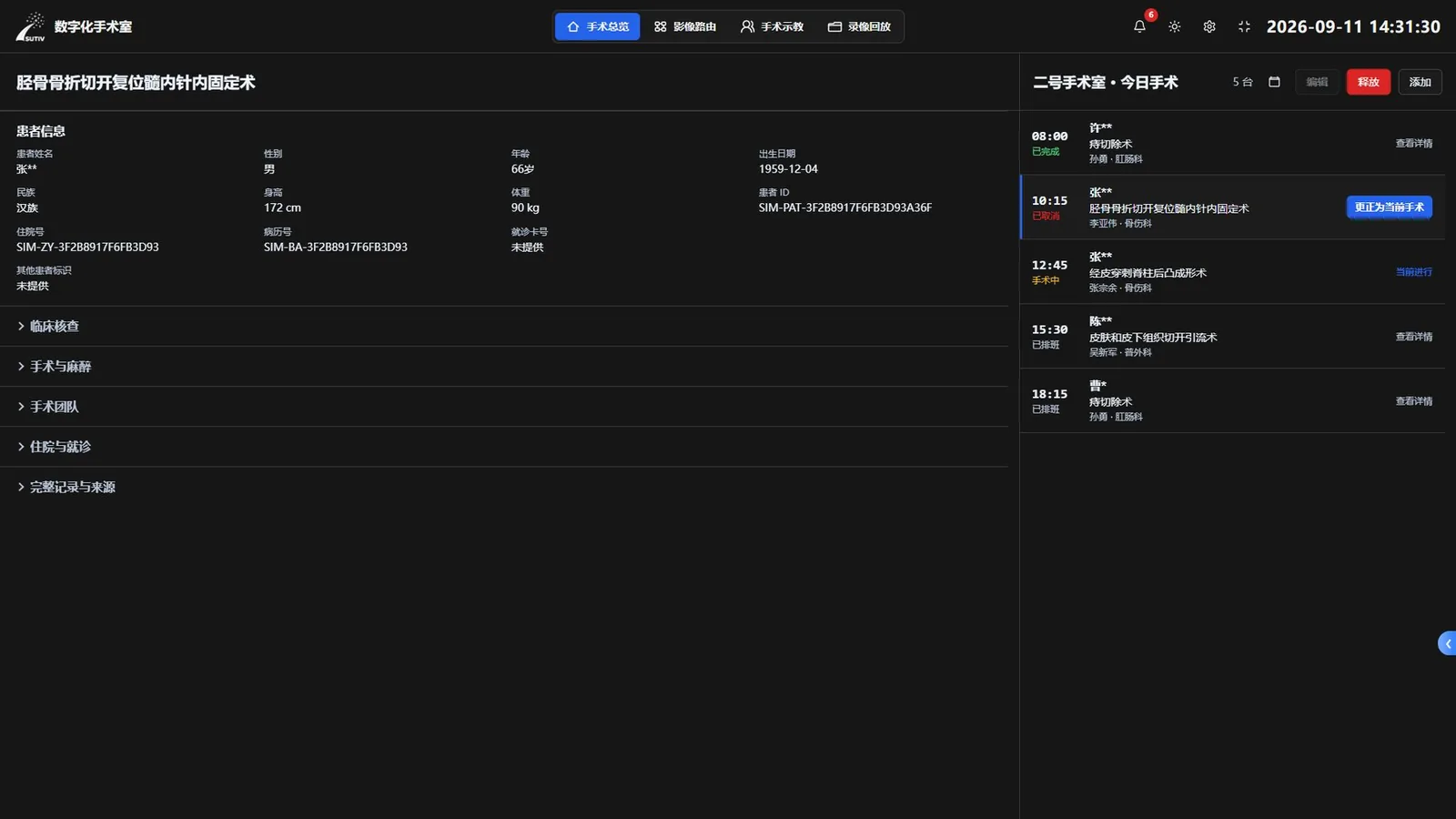

箱体嵌入墙体暗装，与墙板齐平，无卫生死角。医护在这块面板上完成画面切换、录制与室内控制，操作人员与面板位置按手术室流程确定。面板内集成一台小型全景摄像机，箱内另有 8 口千兆 PoE 交换机为全景摄像机、术野摄像机与其他网络设备供电，手术间不必再为这些设备单独留墙面点位与电源。
嵌墙式安装与设备集成
室内不出现独立机柜、线槽与外露明线。全景摄像机集成在面板内，不再单独占用墙面点位。
- MVBS-HDXX 面板——27 英寸医用电容触控屏，箱内集成终端、矩阵、功放与配电
- 内置全景摄像机——集成于面板内，用于术中交流与全景画面采集，不占用墙面点位
- STV-W55 面板——55 英寸 4K 医用 IPS，术中显示腔镜、术野或影像资料
| 模块 | 规格 |
|---|---|
| STV-MX100 手术室数字化终端 | 1U 机箱。承担采集编码、矩阵路由控制、摄像机云台控制与室内设备控制 |
| 视频矩阵 | 集成 8×8 混合矩阵功能，支持 HDMI、SDI；HDMI 支持 4K@60Hz（3840×2160）；无缝切换，切换过程无黑屏、无闪烁；多通道独立输出，支持多显示终端同步或独立显示 |
| 数字功放 | 2×30W，驱动 2 只 6.5 英寸 8Ω 吸顶扬声器 |
| 千兆 PoE 交换机 | 8 口，符合 IEEE 802.3af/at，为全景与术野摄像机及网络设备供电 |
| 集中供电电源 | 2 回路空开、PDU 与导轨式 12V 开关电源 |
- 按项目配置——箱内模块数量与规格按手术间的影像源数量、显示终端数量与网络条件核算
- 室内形态——室内不出现独立机柜、线槽与外露明线，清洁与感控不必绕开设备
触控操作

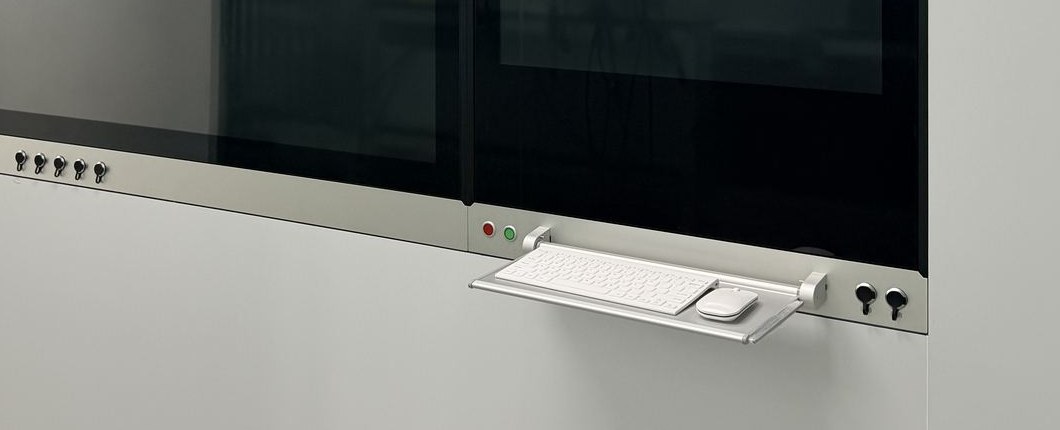

面板下方集中设置按键与键盘托架。键盘托架收起后与墙面齐平，减少向室内凸出的空间。
- 显示模式按键——一键白屏、显示模式与音量调节，与箱体一体成型，无外露螺钉
- 电源按键——主机启动键与电源键，位于前面板，直接可及
- 键盘托架——术前信息录入与资料检索，收起后与墙面齐平
- 接口位——USB 与外接视频输入，支持扫码枪、脚踏开关等设备
- 医用触控——电容式 10 点多点触控，适配无菌手套及沾水触控操作
- 面板玻璃——防反光、防指纹镀膜玻璃，适应手术室强光环境
- 外接支持——支持外接扫码枪、脚踏开关及 HDMI / SDI 视频输入设备
技术参数
以下为标准配置口径。涉及数量与配套设备的内容按项目现场条件核算。
| 项目 | 参数 |
|---|---|
| 显示 | 27 英寸，分辨率 1920×1080，亮度 ≥350 cd/m²，对比度 ≥1000:1，可视角度 ≥178° |
| 触控 | 电容式 10 点多点触控，适配无菌手套及沾水操作 |
| 玻璃与镀膜 | 防反光、防指纹镀膜玻璃，适应手术室强光环境 |
| 音频 | 内置数字功放与立体声扬声器，支持语音与音频输出 |
| 内置摄像机 | 面板内置小型全景摄像机，用于术中交流与全景画面采集 |
| 项目 | 参数 |
|---|---|
| 编解码模块 | 支持扩展显示；不低于 8 路 4K 采集编码须以确认后的模块配置和同时编码测试结果为准。8×8 矩阵表示路由规模，STV-MX100 的接入规格为 3 路 HDMI 与 3 路 RTSP |
| 运行内存 | ≥32 GB |
| 固态硬盘 | ≥1 TB |
| 项目 | 参数 |
|---|---|
| 网络供电 | 内置 8 口千兆 PoE 交换机，符合 IEEE 802.3af/at |
| 视频采集接口 | 1080P 视频采集接口 |
| 输入设备 | 医用键盘鼠标一体设备，按键寿命 ≥200 万次 |
| 预留接口 | 2 路 USB 3.0，音频输入输出接口 |
| 前面板预留接口 | USB ×1、HDMI ×1、SDI ×1 |
| 外接支持 | 扫码枪、脚踏开关及 HDMI / SDI 视频输入设备 |
| 前面板 | 主机启动键、电源键、键盘托架、USB |
| 项目 | 参数 |
|---|---|
| 整体形态 | 一体化箱体，嵌入式暗装，与墙面齐平，无卫生死角，符合 GB 50333-2013 |
| 消毒耐受 | 酒精、含氯及过氧化氢类消毒剂的适用浓度、接触时间和擦拭方式，须按面板清洁消毒说明确认 |
| 维护方式 | 面板液压开启结构，开启角度 ≥90°，开门即可接触全部内部设备 |
| 装配方式 | 元器件预装于挂板，整块挂板固定入箱；箱体四周设墙体龙骨固定孔 |

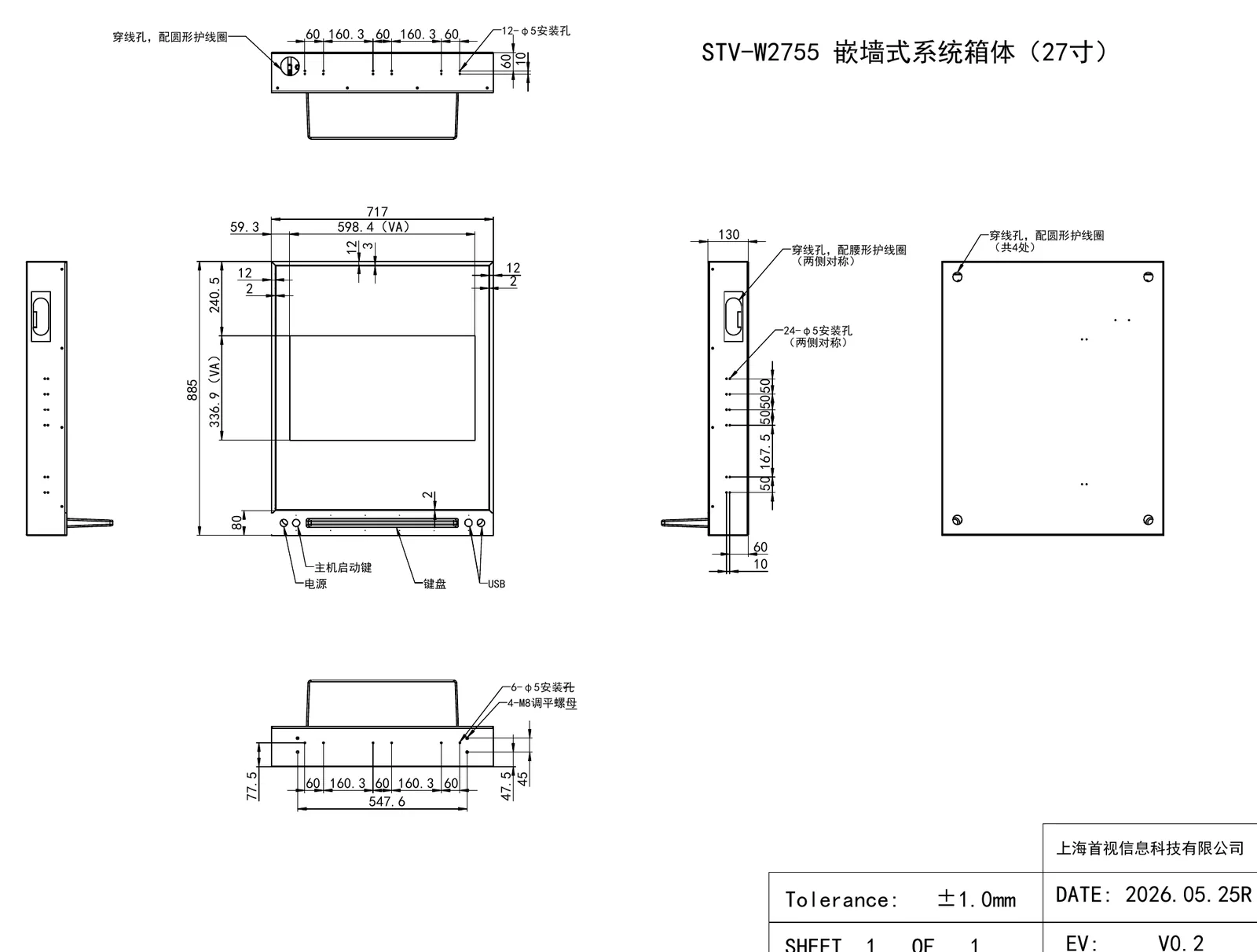

| 安装孔 | 侧面 24-⌀5（两侧对称）、顶部 12-⌀5、背板 6-⌀5 及 4-M8 调平螺母 |
| 穿线孔 | 腰形护线圈（两侧对称）+ 圆形护线圈 4 处 |
| 公差 | ±1.0mm |
| 外形尺寸 | 按项目确认后提供 |
| 项目 | 参数 |
|---|---|
| 电气安全试验 | 依据 IEC 60601-1:2005 + CORR.1:2006 + CORR.2:2007 + AM1:2012 的适用条款，完成 8.7 泄漏电流试验（湿度预处理前），结果为通过 |
与 STV-W55 配套使用

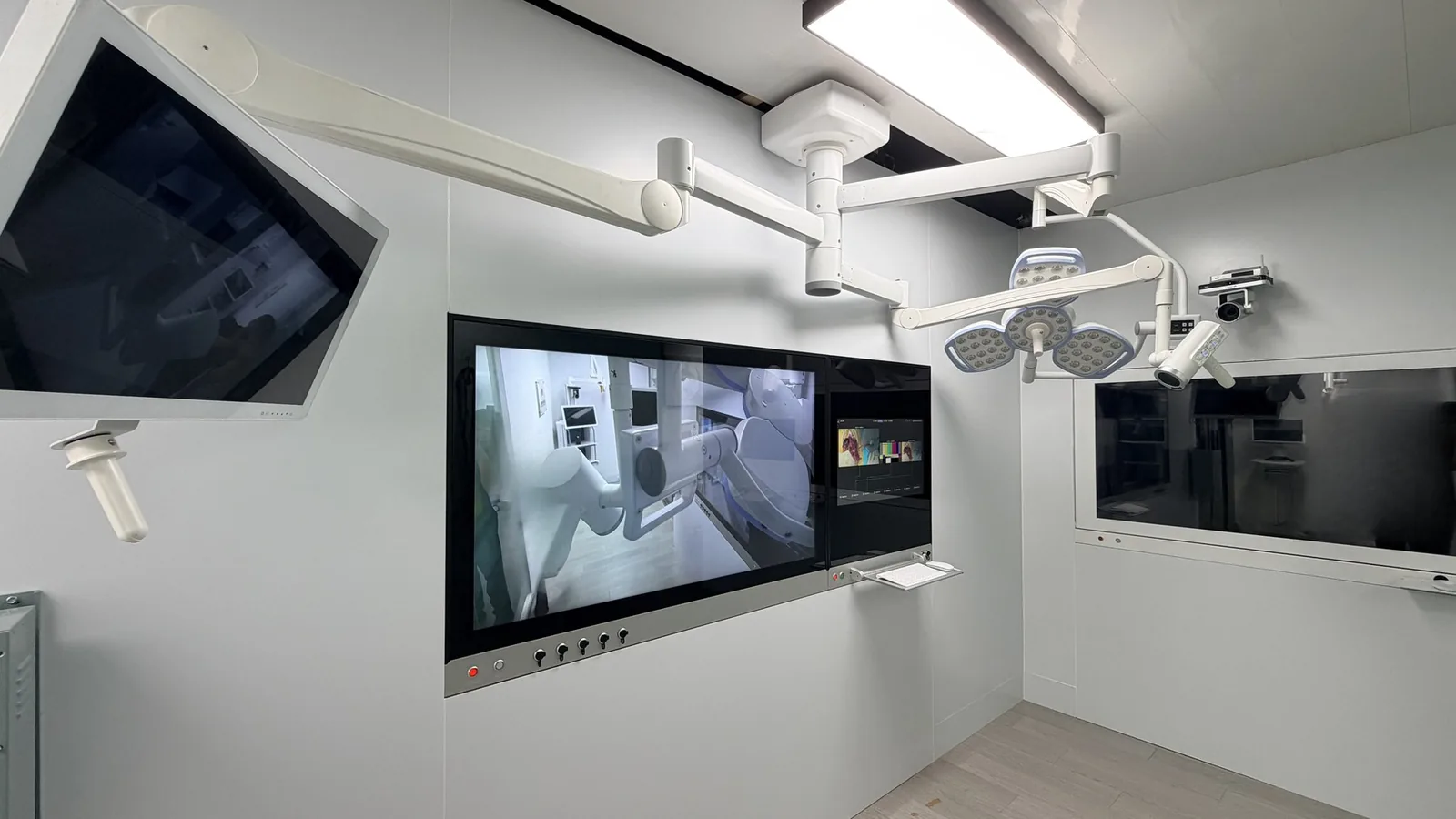

MVBS-HDXX 承担控制与集成，STV-W55 承担医学影像显示；配套安装时，信号交换、边缘计算、扩声与配电全部收进墙内。
- STV-W55——55 英寸 4K 医用 IPS 面板，提供灰阶显示校准与一键阅片模式，标准依据及适用范围见显示屏参数说明
- STV-MX100——装于 MVBS-HDXX 箱内，从矩阵取流编码，并反向控制矩阵路由、摄像机云台与室内设备
常见问题
为什么把矩阵和终端装进箱体，而不是放在弱电间？
信号交换、边缘计算与配电集中在同一只嵌墙箱体内，手术室内不出现独立机柜、线槽与外露明线，清洁与感控不必绕开设备；同时缩短了影像源到矩阵的线缆距离。
术中切换画面需要操作主机吗？
不需要。切换、录制与室内控制都在这块 27 英寸触控面板上完成，面板支持无菌手套与沾水操作。
箱内设备检修方便吗？
面板为液压开启结构，开启角度 ≥90°，开门即可接触箱内全部设备。元器件预装于挂板，可整块取出。
设备做过医用电气安全检测吗？
做过。依据 IEC 60601-1:2005 + CORR.1:2006 + CORR.2:2007 + AM1:2012 的适用条款，完成 8.7 泄漏电流试验（湿度预处理前），结果为通过。这是针对该标准适用条款中泄漏电流一项的试验，不等同于整机型式认证。
必须和 STV-W55 一起装吗？
两款可以配套安装构成完整的前墙式系统，也可按房间条件单独配置。是否配 55 英寸显示单元按术式与观看距离确定。
