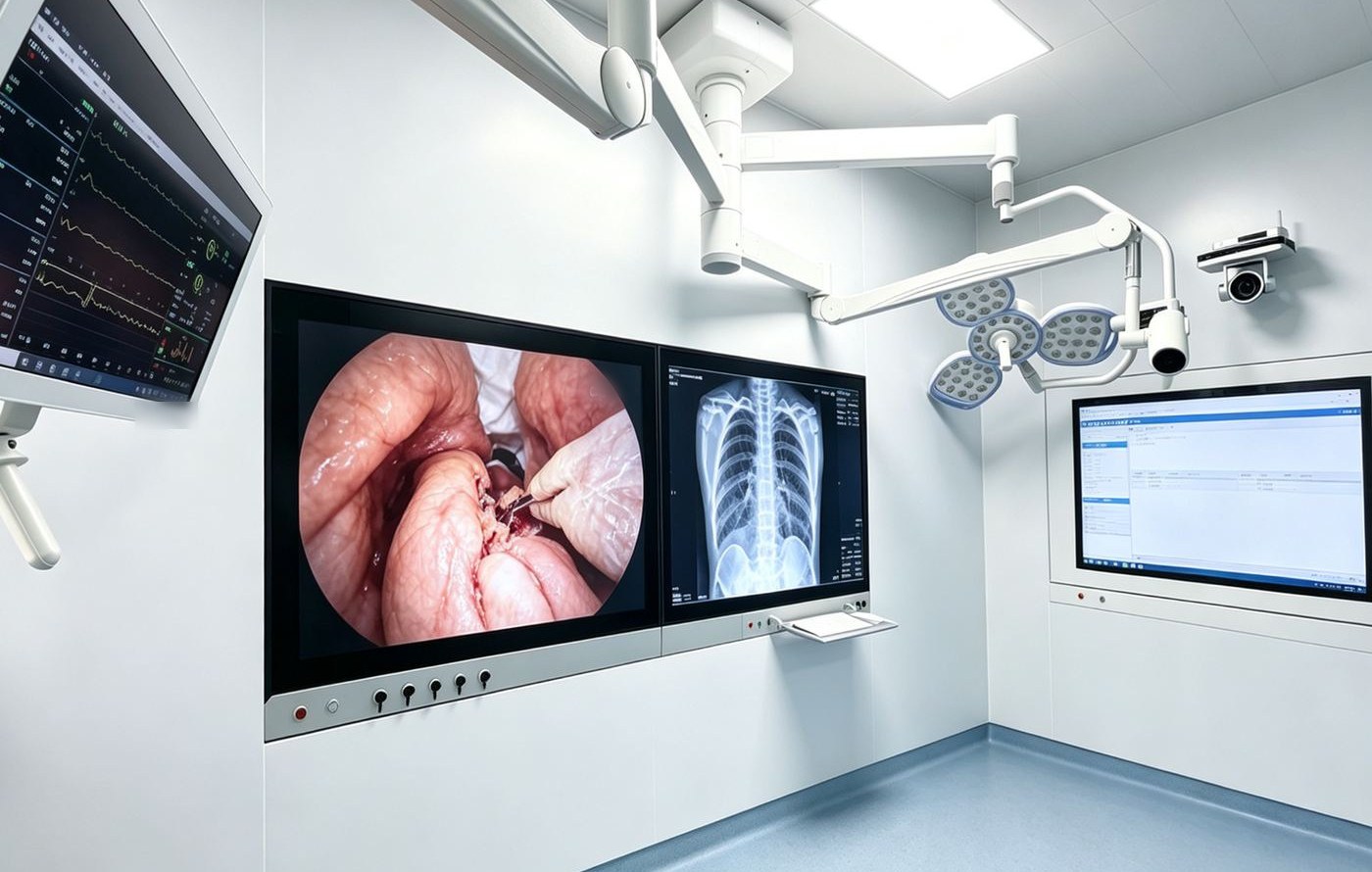

前墙式主显示单元：STV-W55
门板为 55 寸 4K 医用显示器，是手术室内的主显示屏；箱内装 STV-VR100 手术影像调度单元。箱体嵌装于前墙、与墙面齐平，室内不出现机柜与外露明线。
- 门板
- 55 寸 4K 医用显示器，无触控
- 箱内
- STV-VR100 手术影像调度单元（8 进 8 出）
- 前面板
- 4 路 HDMI 输入 · LAN · 一键白屏
- 尺寸
- 箱体 1343×885×130 mm
STV-W55 前墙式主显示单元是标准数字化手术室前墙的两个单元之一。它不是“一块嵌墙显示屏加一个后置腔体”，而是一套嵌入墙体的设备柜，门板正好是一块 55 寸 4K 医用显示器（3840×2160）。门板只作显示、没有触控；箱内只装 STV-VR100 手术影像调度单元，另设 2 回路空开与 4 位 PDU。
它与 STV-W2755 前墙式触控控制单元紧邻嵌装、同标高对齐，两箱之间用 4 路 HDMI 短跳线相连：调度单元 OUT 4～7 送入 STV-W2755 箱内的 STV-MX100 数字化手术室终端，术中切换画面在 27 寸触控门板屏上完成。

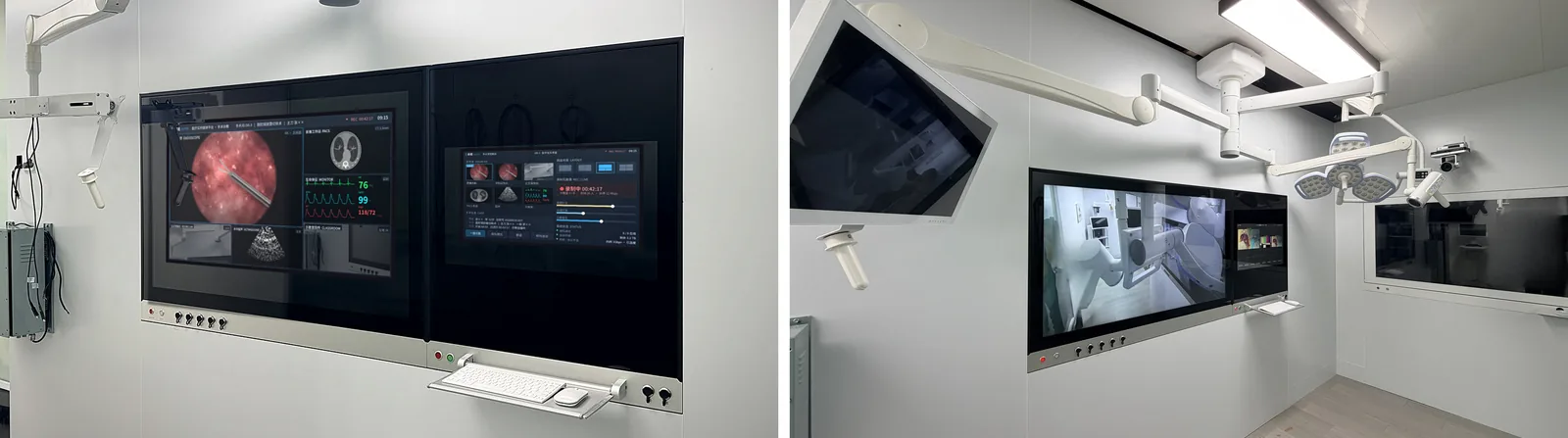

嵌墙安装，门板即检修门
元器件先在工作台上装到挂板并完成接线检查，再整块挂板进箱固定；门板液压开启，检修时开启即可接触全部内部设备，不必拆吊顶或破坏装饰面。
- 箱体结构——正面航空铝合金面板配镀锌钢板机箱，嵌入式暗装，门板屏与墙面齐平，正面前维护上开闭合结构；整机密闭防尘防水。
- 散热——箱体顶面配 2 至 4 只 120 mm 风扇向上排风，热风排入墙体空腔，不向手术室内吹送；箱顶以上保留 ≥150 mm 龙骨腔净空。
- 承重——荷载全部由独立落地钢架承担，严禁固定于净化板、轻钢龙骨或以膨胀螺栓生根于隔墙面板；钢架在墙体封板前完成并通过隐蔽验收。
- 供电——由手术室专用配电箱单独引一路 AC220V 回路，不与 STV-W2755 共用，容量 ≥1000 W（实测负荷约 500 W），带漏电保护；箱内总电源由门板面板按钮控制。
箱内的手术影像调度单元
STV-VR100 是手术室内的信号中枢，8 路输入、8 路输出，任一输入可路由至任一输出。影像源统一汇入调度单元，再分送门板屏、悬挂屏与数字化手术室终端。
- 输入——IN 1、2 经 HDMI 光纤接全景与术野摄像机；IN 3～6 接箱体前面板 4 路 HDMI 口（腔镜、麻醉、工作站、临时带入设备）；IN 7 备用；IN 8 接终端回传的远端画面。
- 输出——OUT 1 送本单元 55 寸门板屏；OUT 2、3 经 HDMI 光纤送两块悬挂显示屏；OUT 4～7 送数字化手术室终端；OUT 8 备用。
- 前面板就近插接——4 路 HDMI 输入口设在门板下方前面板，术中按需插拔，不需开启门板；腔镜主机、DR 等设备经辅助输出接入，不占用主输出。
- 切换与控制——各输出通道独立切换，多块屏可显示同一画面，也可各显示不同画面；由终端反向控制，通道名称在手术室端软件设置中维护。
55 寸 4K 医用显示门板
门板显示器取自调度单元 OUT 1，作为室内主显示屏呈现术野、腔镜等主要影像，也可切换为影像资料阅片。
- 面板——55 英寸 4K 医用 IPS 液晶面板，分辨率 3840×2160，DC 调光恒流 LED 直下式背光，无频闪。
- 医学显示——符合 DICOM 第 14 部分灰阶标准显示函数，支持硬件校准与一键阅片；内置多条 Gamma 曲线（含 DICOM 与内窥镜专用），支持高亮白屏模式，前面板设一键白屏键。
- 面板玻璃——化学强化铝硅玻璃，增透、防眩光、防指纹镀膜，光学胶全贴合，适应无影灯强光环境。
- 消毒耐受——面板耐受酒精、含氯消毒剂及过氧化氢擦拭，不腐蚀、不变色。
- 无触控——55 寸门板只作显示；术中操作在相邻 STV-W2755 的 27 寸触控门板屏上完成。
STV-W65：65 寸主显示与 12 进 12 出调度
手术间进深较大、需要更大主屏，或单间影像源超过 8 进 8 出时，主显示单元改用 STV-W65。
- STV-W65 前墙式主显示单元——门板为 65 寸 4K 医用显示，可视区 1430.5 × 805.5 mm，箱体外形 1575 × 1020 × 130 mm，箱内装手术影像调度单元。
- STV-VR200 手术影像调度单元——12 进 12 出，HDMI 2.0，4K60，装于 STV-W65 箱体；复合手术室、多影像设备手术间，或招标文件要求单间 12 进以上时选用，写法与 STV-VR100 相同。
- 配套控制单元——与 STV-W65 并排的是 STV-W2765（27 寸触控、高度匹配 65 寸主显示）；需要 43 寸操作界面的，选双屏显控台 STV-WD4365（STV-W65 ＋ STV-W4365）。见 STV-W2755 产品页。
- 安装规则不变——两箱并排、高度一致，洞口按外形每边加 3 mm，龙骨腔净深 ≥180 mm，荷载由落地钢架承担。
技术参数
以下为 STV-W55 标准配置口径，规格以合同附件供货规格书为准。

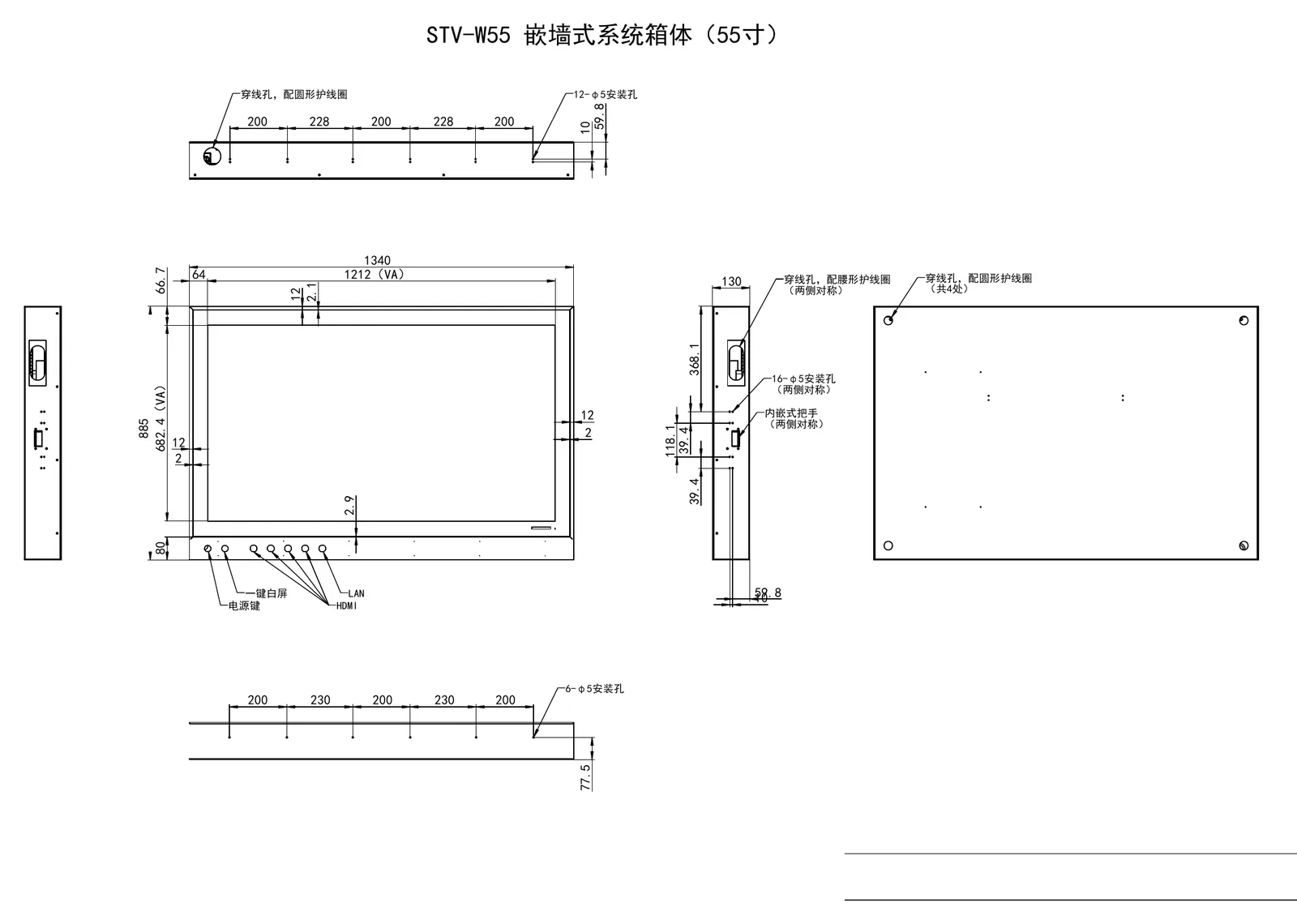

| 项目 | 参数 |
|---|---|
| 显示面板 | 55 英寸 4K 医用 IPS 液晶面板，分辨率 3840×2160，点距 0.315 mm |
| 显示区尺寸 | 1212 × 682.4 mm |
| 背光 | DC 调光恒流 LED 直下式背光，无频闪 |
| 亮度 | 不低于 500 cd/m²，可调区间 50～850 cd/m² |
| 对比度与色深 | 对比度不低于 1100:1；支持 10bit 色深 |
| 医学显示 | 符合 DICOM 第 14 部分灰阶标准显示函数，支持硬件校准与一键阅片；内置 1.8 至 2.6、DICOM 与内窥镜专用等 Gamma 曲线；支持高亮白屏模式 |
| 玻璃与镀膜 | 4 mm 化学强化铝硅玻璃，硬度不低于 8H；增透、防眩光、防指纹三层镀膜，光学胶全贴合；透光率高于 85%，强光反射率不高于 1.8% |
| 触控 | 无 |
| 项目 | 参数 |
|---|---|
| 箱内设备 | STV-VR100 手术影像调度单元（8 进 8 出）；2 回路空开、4 位 PDU |
| 调度单元输入 | IN 1、2 全景与术野摄像机（HDMI 光纤）；IN 3～6 前面板；IN 7 备用；IN 8 终端回传 |
| 调度单元输出 | OUT 1 门板屏；OUT 2、3 悬挂显示屏 ×2；OUT 4～7 数字化手术室终端；OUT 8 备用 |
| 前面板 | 4 路 HDMI 输入口、LAN 网口、一键白屏键、电源键 |
| 与 STV-W2755 连接 | 4 路 HDMI 短跳线经两箱侧面穿线孔连接 |
| 项目 | 参数 |
|---|---|
| 整体形态 | 一体化前墙式箱体，嵌入式暗装，与墙面齐平，无卫生死角，符合 GB 50333—2013 |
| 箱体材质 | 正面航空铝合金面板 ＋ 镀锌钢板机箱，正面前维护上开闭合结构 |
| 开启方式 | 液压开启，开启角度不小于 90°；元器件挂板可整块取出检修 |
| 防护与散热 | 整机密闭防尘防水；顶部风扇向上排风至墙体空腔 |
| 箱体外形 | 1343 × 885 × 130 mm（宽 × 高 × 深，2026 年 9 月实测，公差 ±1.0 mm） |
| 墙面洞口 | 1349 × 891 mm（外形每边加 3 mm）；龙骨腔净深 ≥180 mm |
| 安装高度 | 洞口下沿 +1000 mm（可在 +900～+1100 调整，与 STV-W2755 同标高）；箱顶以上留 ≥150 mm 排风 |
| 承重 | 独立落地钢架承重，严禁固定于净化板或轻钢龙骨 |
| 供电 | 一路 AC220V 专用回路，不小于 1000 W（实测约 500 W），带漏电保护 |
常见问题
嵌墙安装对手术室装修有什么要求？
墙面洞口 1349×891 mm（外形每边加 3 mm），龙骨腔净深 ≥180 mm，洞口下沿 +1000 mm（可在 +900～+1100 调整），箱顶以上留 ≥150 mm 排风。箱体由独立落地钢架承重，严禁固定在净化板或轻钢龙骨上。洞口、钢架与专用电源回路要在墙体封板前完成。
55 寸门板屏可以触控操作吗？
不可以。STV-W55 的门板是 55 寸 4K 医用显示器，没有触控功能。术中操作在相邻 STV-W2755 前墙式触控控制单元的 27 寸触控门板屏上完成。
STV-W55 箱内装什么设备？
只装 STV-VR100 手术影像调度单元（8 进 8 出），另有 2 回路空开和 4 位 PDU。STV-MX100 数字化手术室终端装在相邻的 STV-W2755 箱内，两箱之间用 4 路 HDMI 短跳线相连。
影像源超过 8 路怎么办？
单间影像源超过 8 进 8 出时，主显示单元改用 65 寸的 STV-W65，箱内装 STV-VR200 手术影像调度单元（12 进 12 出）。
