手术间内的移动示教直播车 MVBS-HDVX,屏幕显示腔镜手术画面

移动示教直播车:MVBS-HDVX

手术间端的全部示教设备装在一台推车上,出厂前完成安装与联调。推进手术间,接上电源线和网线,再用 HDMI 跳线接入影像源,即可开始示教直播与录制。

车体
STV-CT100,含术野延伸臂
随车设备
STV-TX100 · STV-D24 · 全景与术野摄像机
对外接线
电源线、网线各一根
现场作业
无安装作业,护士即可完成就位

首页 / 产品中心 / MVBS-HDVX 移动示教直播车

移动示教直播车 MVBS-HDVX 是组装完成、整机出售的移动示教推车。它以 STV-CT100 车体(含术野延伸臂)为平台,随车集成 STV-TX100 手术示教终端、STV-D24 24 寸触控显示器、全景摄像机、术野摄像机、USB 全向麦克风与随车交换机,车内设备经随车交换机组网。

它适合已投用、不便停台施工的手术室,也适合几间手术室按排期轮流开展示教:手术间内不做任何安装作业,只使用既有的市电插座与网络端口,用完即可推走。

01 / 整机构成

一台整机,装下手术间端的全部示教设备

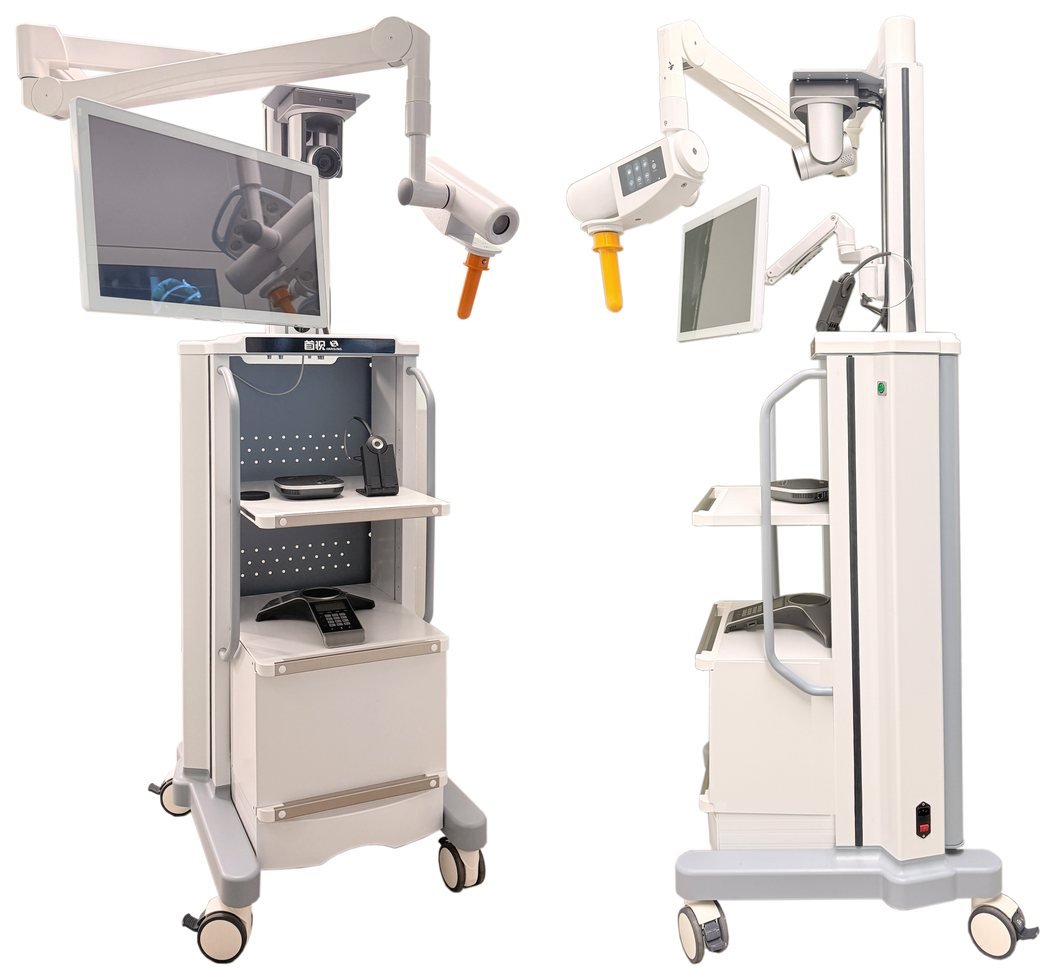

移动示教直播车 MVBS-HDVX 实拍,左为三维视角、右为侧视:立柱顶部为全景摄像机,侧方术野延伸臂末端为术野摄像机,立柱支架上为触控显示器,下部为设备层与带刹车万向轮
MVBS-HDVX 移动示教直播车实拍(左:三维视角 右:侧视)
  • 全景摄像机——安装在立柱顶部摄像机平台,俯拍手术团队站位与整体场景
  • 术野延伸臂与术野摄像机——延伸臂为机械平衡结构,可伸展至术野上方并在行程内任意角度悬停,末端承载术野摄像机
  • STV-D24 触控显示器——24 寸,装在立柱显示器支架上,可调俯仰与高度;术中预览、选择发布画面与控制录制都在屏上完成
  • 设备层——带锁封闭,内置 STV-TX100 手术示教终端与随车交换机,并预留 UPS 安装位置
  • USB 全向麦克风——放在推车台面,采集术者与助手语音,扩出示教室的提问;以主刀讲解为主的科室可加配无线头戴耳麦
  • 车体——线束经立柱内部下行,万向轮带刹车,医用级材质,表面可整体擦拭消毒
02 / 进场与连接

推进手术间,接电、接网、接影像源

推车对外只有电源线和网线;影像设备在术中用 HDMI 跳线临时接入。

移动示教推车的设备构成与接口:车体 STV-CT100 上的全景摄像机、术野延伸臂与术野摄像机、USB 全向麦克风、24 寸触控显示器,设备层内的 STV-TX100、交换机与 UPS 预留位;对外接手术间 220V 插座与网络端口,影像源辅助输出经 HDMI 跳线接入
移动示教推车的设备构成与接口。
  • 就位——推到不影响手术团队站位与无菌区的位置,踩下刹车定位
  • 电源——接手术间 220V 插座,容量不小于 500W;保护接地经电源插头接地极实现
  • 网络——接手术间有线网口,接入示教专用网段;示教业务不以无线链路承载
  • 影像源——腔镜主机、显微镜、超声、DR 等设备的辅助输出经 HDMI 跳线接入推车,不占用设备主输出
  • 上线——在触控显示器上确认当前手术、选择发布画面并开启示教,画面经院内网络送往示教室与授权观摩端,同时在本地录制
03 / 适用情况

什么时候选推车

移动示教直播车推入手术间,术野画面实时送往示教室
移动示教直播车在手术间内的使用场景。
  • 适合推车——已投用手术室不便停台施工;示教需求分散在多个手术间;开展频次不高,希望一台设备覆盖整个手术部
  • 适合固定式——承担规培带教、示教频次高的专科手术间,设备长期就位,不需要每台手术前搬运与联调
  • 混合部署——推车上的终端与固定式同一型号,接入同一个平台,示教室端、网页示教端与管理平台共用

更完整的比较见 移动式手术示教 与 移动式和固定式手术示教有什么区别。

04

配置与参数

MVBS-HDVX 为整机型号;STV-CT100 车体、STV-TX100 终端、STV-D24 显示器单独采购或作为整机明细时使用部件型号。整车尺寸与重量以供货规格书为准。

整机标准组成
设备 安装位置与说明
STV-CT100 车体 含术野延伸臂、顶部摄像机平台、立柱显示器支架与带锁设备层
STV-TX100 手术示教终端 推车设备层;可接 4 路 HDMI 与 4 路网络视频流,承担编码、示教发布、录制与云台控制
STV-D24 触控显示器 立柱显示器支架;24 寸,1920×1080,电容多点触控,支架可调俯仰与高度
全景摄像机 车顶摄像机平台;网络接入,云台方向、变焦与预置位可远程控制
术野摄像机 术野延伸臂末端;网络接入,云台可远程控制
USB 全向麦克风 推车台面;术者与助手语音采集,双向对讲
随车交换机 推车设备层;两台摄像机与终端在车内组网,单根网线对外接入
软件 手术室端软件不含在整机内,另列
车体与现场条件
项目 配置
术野延伸臂 机械平衡结构,可伸展至术野上方,行程内任意角度悬停
设备层 带锁封闭,安装终端与交换机,预留 UPS 位置
移动与制动 万向轮 ×4,带刹车,就位后踩下刹车定位
材质 医用级材质,表面可整体擦拭消毒,边角圆滑过渡
对外接线 220V 电源线 ×1、网线 ×1;影像设备经 HDMI 跳线接入
现场条件 220V 插座(容量不小于 500W);有线网口,接入示教专用网段;通道与门洞满足推车通行

常见问题

移动示教直播车由哪些设备组成?

整机标准组成为:STV-CT100 车体(含术野延伸臂)、STV-TX100 手术示教终端、STV-D24 24 寸触控显示器、全景摄像机、术野摄像机、USB 全向麦克风与随车交换机,出厂前完成安装与联调。手术室端软件不含在整机内,另列。

STV-CT100 和 MVBS-HDVX 有什么区别?

MVBS-HDVX 是组装完成、整体出售的移动示教直播车整机型号;STV-CT100 只指车体部分,含术野延伸臂。只采购空车或作为整机明细时写 STV-CT100 车体。

推车进手术间需要准备什么?

一个 220V 插座(容量不小于 500W)和一个接入示教专用网段的有线网口,以及腔镜主机、显微镜等影像设备的辅助视频输出。推车就位后踩下刹车,接电源线、网线与 HDMI 跳线即可。

一台推车能在几间手术室之间轮流使用吗?

可以。推车按手术排期在不同手术间之间转移,每次就位后重新接线即可。实际需要几台推车,按同时开展示教的手术间数量确定。

推车需要不间断供电吗?

标准配置不含 UPS,设备层预留了安装位置。建设单位要求示教录播不间断供电的,加装 UPS,容量按负载与后备时间另行计算。

推车如何清洁消毒?

整机采用医用级材质,表面与术野延伸臂可整体擦拭消毒。进入洁净区前完成表面消毒,转运按医院设备转运与清洁消毒制度执行。

项目咨询

提供手术间数量、需要同时开展示教的手术间、现有影像设备清单与网络条件,即可先行判断推车数量与首期范围。
